Visualizador de Pontos
Ferramenta desenvolvida em RCLPY com as bibliotecas Matplotib e GDAL, que permite visualizar pontos de maneira tridimensional com base em um arquivo de entrada.
❓Como utilizar:

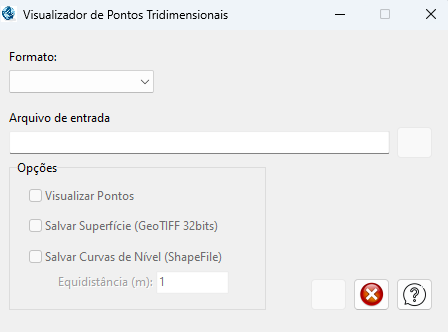

➡️A figura abaixo mostra a ferramenta com a interface do usuário:
Página Inicial
➡️Com a ferramenta já aberta, você deve especificar o tipo do arquivo de entrada, ou seja:
Especifique o Formato do Arquivo de Entrada
ℹ️Orientações Importantes ao Especificar o Arquivo de Entrada
🔶SHP
➡️Quando o Arquivo de Entrada estiver no formato ShapeFile (SHP), deve-se garantir que, junto do arquivo SHP inserido, os arquivos .dbf e .shx estejam na mesma pasta.
Informação Importante ao Inserir Formato SHP
Arquivos SHP, DBF e SHX na mesma Pasta
🔶TXT
➡️Quando o Arquivo de Entrada estiver no Formato TXT, ou seja, ASCII Simples, deve-se informar ao aplicativo qual é a sequência de coordenadas presente nos dados, como indicado na imagem abaixo:
Especificar as Coordenadas do Arquivo TXT
💾📥Faça o Download do Arquivo para Acompanhar o Tutorial
➡️Para melhor compreensão do uso e funcionamento da ferramenta, siga o passo a passo do Tutorial à seguir baixando o arquivo de exemplo abaixo:
➡️Download do Arquivo CSV para teste e prática, clique aqui - ExemploPontos.
Escolher Formato e Inserir o Arquivo de Entrada
IMPORTANTE: em caso de arquivos com quantidade expressiva de pontos para carregamento, é comum levar um tempo até que a realização completa da rotina em Python seja executada e processamento de dados seja concluída. Enquanto isso, aguarde pacientemente a execução do arquivo na ferramenta.
Quantidade de Pontos Presente no Arquivo
Aviso de Processamento da Rotina
➡️Depois de selecionado o arquivo de entrada, é possível selecionar simultaneamente as tarefas listadas abaixo:
Opções de Função da Ferramenta
🧊Visualizador Tridimensional de Pontos
➡️Quando selecionado e executada, a opção indicada pela seta azul abaixo abre um Visualizador de Pontos possibilitando uma perspectiva de maneira Tridimensional dos Geodados existentes no Arquivo de Entrada inserido.
Opção de Visualização de Pontos
➡️Execute a função selecionada clicando no botão indicado pela seta azul da imagem abaixo, e aguarde a rotina ser executada como recomendado.
Execute a Função

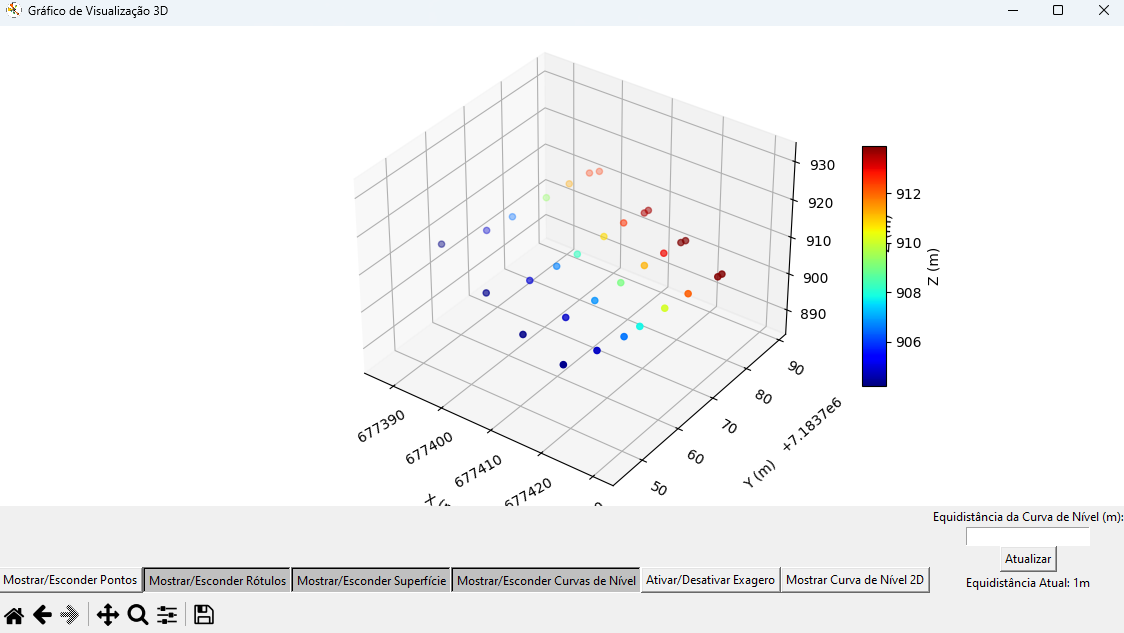

➡️Após a execução da função, a imagem à seguir ilustra o resultado da aplicação com a abertura da seguinte janela:
Janela Inicial do Gráfico de Visualização 3D
🧊🔎Explorando Ferramentas do Visualizador de Pontos Tridimensionais
🛠️1º Barra de Funções
➡️Com o Gráfico aberto, pode-se utilizar várias opções de manuseio dos pontos para diferentes perspectivas do mesmo dado.
🏠Reset
Esta função retoma a representação inicial dos Pontos no Gráfico:
Utilização da Função Reset
⬅️➡️Voltar e Retornar
Esta função possibilita a Volta (botão à direita) de uma ou mais Configurações feitas anteriormente para fins de teste ou comparação, como também Retornar (botão à esquerda) as Configurações que haviam sido feitas, indicado pelas setas azuis abaixo:
Utilização da Função Voltar e Retornar Modificações

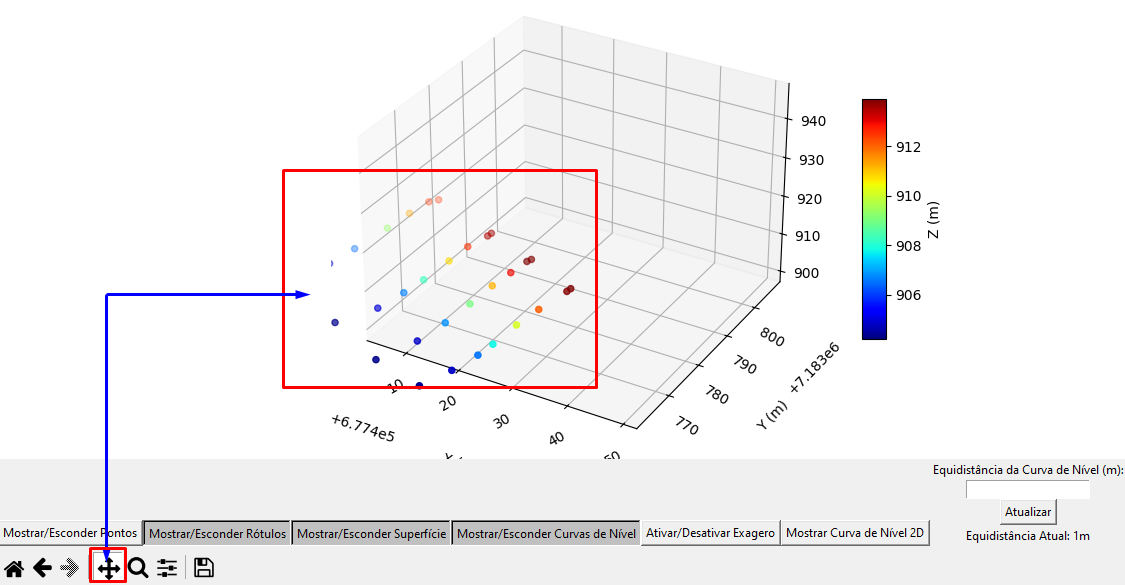

➕Deslocador
Desloca a imagem dos Pontos no Gráfico, centralizando ou movendo para onde preferir:
Botão da Função Deslocador
Utilização da Função Deslocador

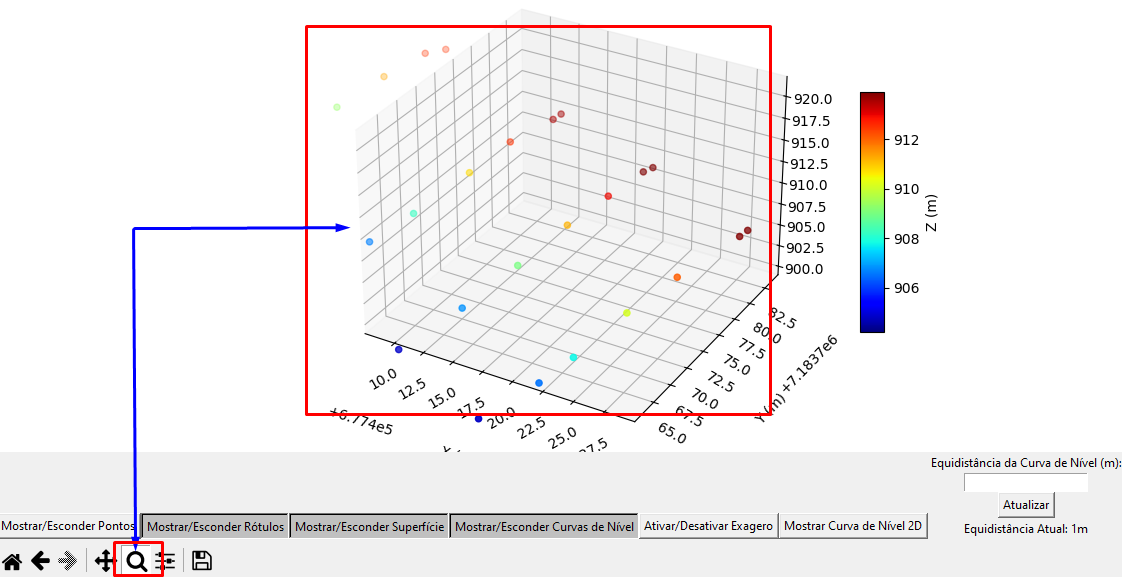

🔍Zoom
Aproxima e/ou Distancia a Visualização dos Pontos no Gráfico:
Botão da Função Zoom
Utilização da Função Zoom

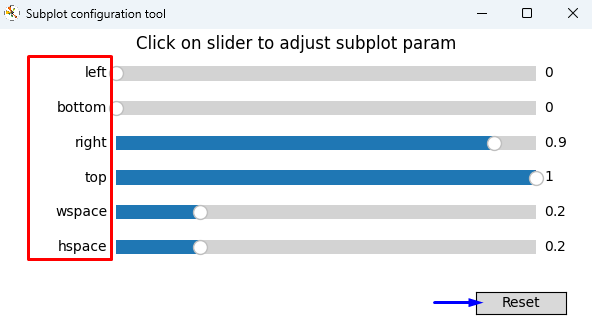

🎚️Subplots
A função indicada pela seta azul abaixo, é a opção Subplots:
Visualização e Aplicação de Subplots
➡️Esta função permite variáveis formas de visualização dos geodados apresentados, como:
Utilização da Função Subplots
💾Salvar
Para Salvar as Imagens obtidas no Gráfico de Pontos 3D, clique neste ícone apontado pela seta azul na imagem abaixo:
Opção de Salvar Imagens do Curvas 2D e Visualizador de Pontos no Computador
Imagens Salvas no Disco Local
🧊🔎Explorando Ferramentas do Visualizador de Pontos Tridimensionais
🛠️2º Barra de Funções

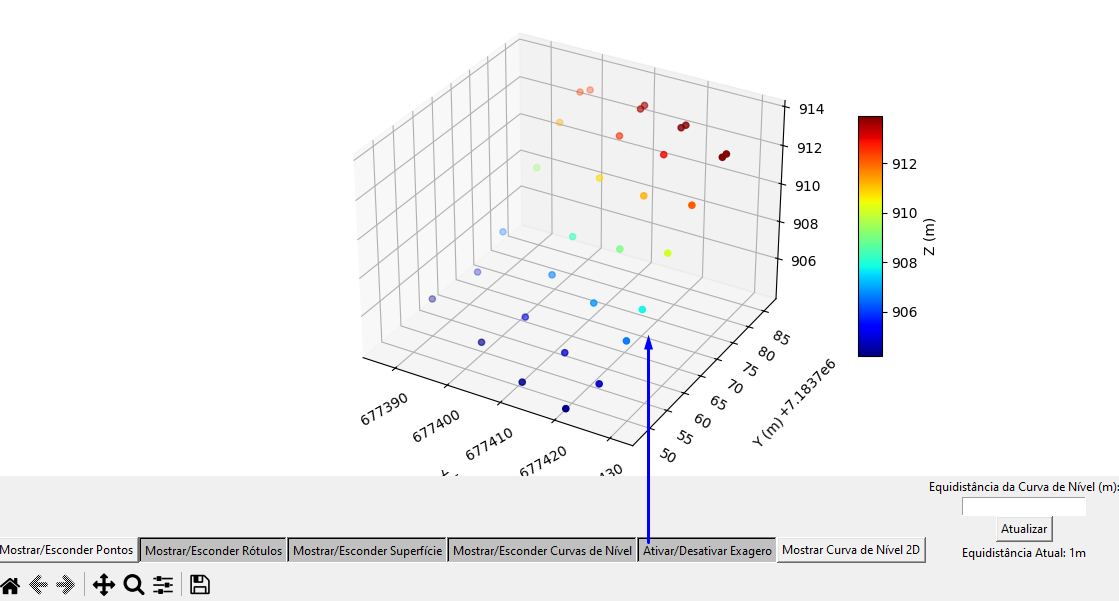

🔺Pontos

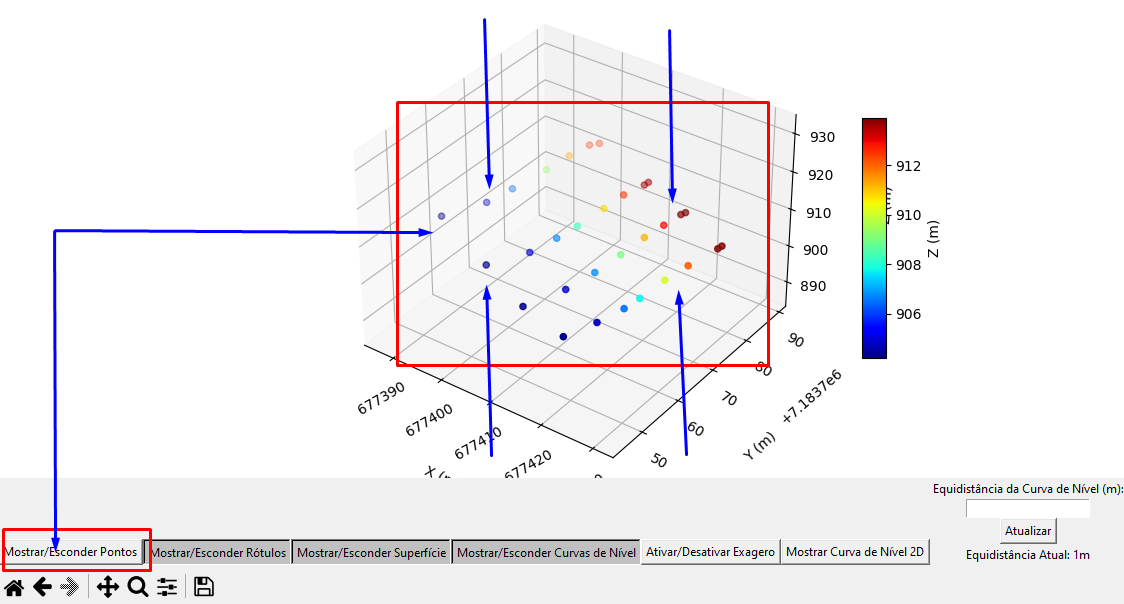

➡️Esta opção pode ser automáticamente visualizada na abertura da janela do Gráfico por meio da seleção da opção "Visualizar Pontos", como indicado abaixo:
Seleção da Opção de Visualizar Pontos
Visualização da Opção Pontos
📋Rótulos

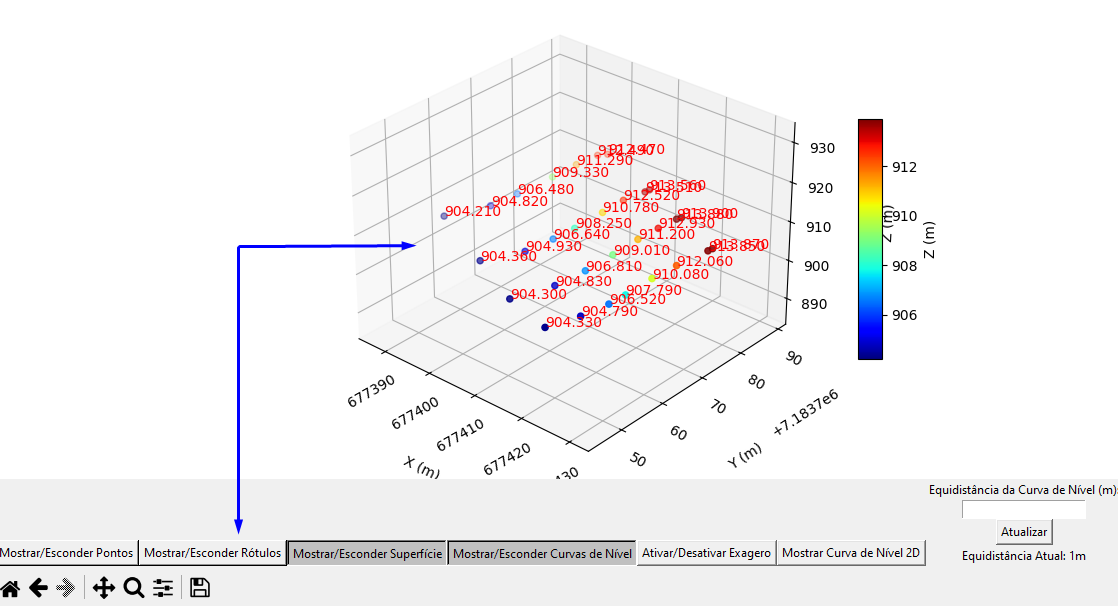

Esta opção ativa a rotulação dos pontos existentes no gráfico com seus respectivos dados em cada ponto:
Visualização Opção Rótulos Ativada
🏞️Superfície

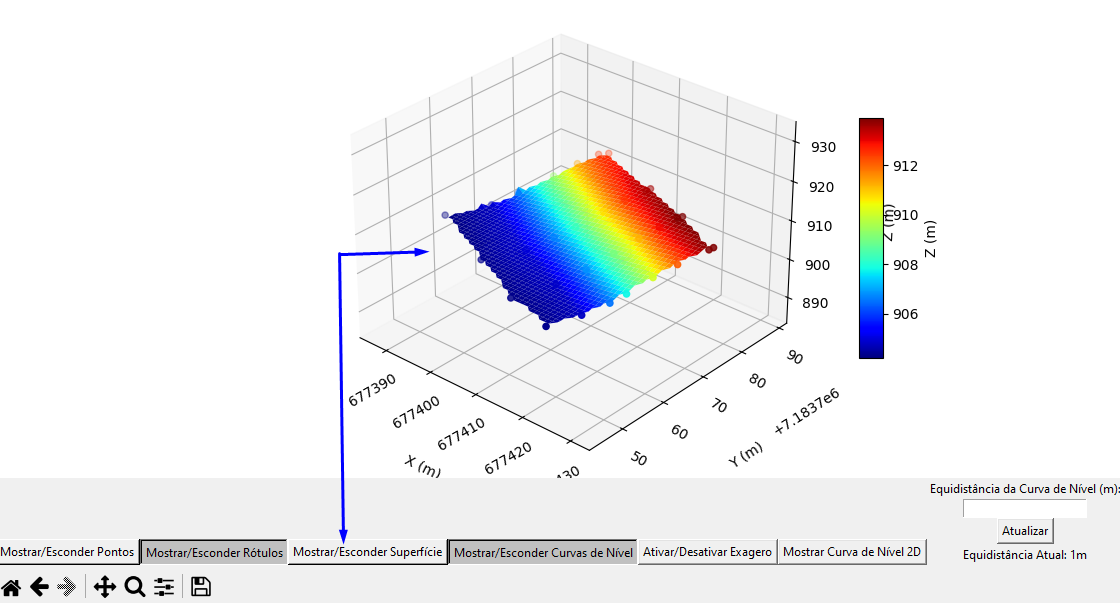

Esta opção acrescenta a imagem dos dados um efeito de superfície de acordo com as suas especificidades topométricas:
Visualização Opção Superfície Ativada

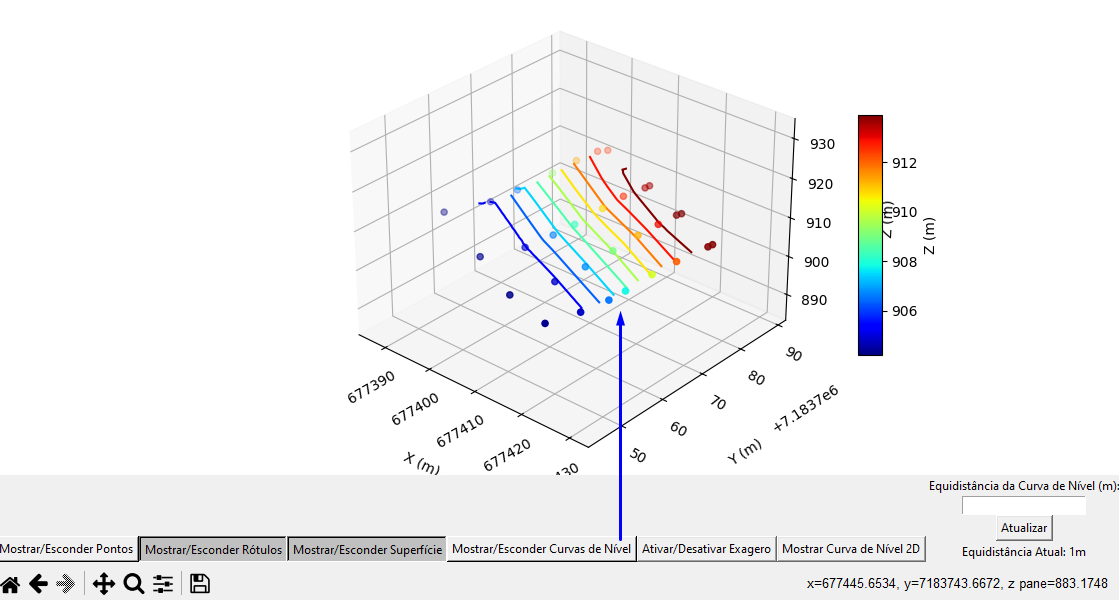

〰️Curvas de Nível
Esta opção ativa a conexão entre os pontos com mesma altitude presentes naquele arquivo:
Visualização Opção Curvas de Nível Ativada
💥Exagero
Esta opção aciona um Exagero Vertical na figura que é amostrada no gráfico:
Visualização Opção Exagero Ativada
〰️📃Curvas de Nível Bidimensional

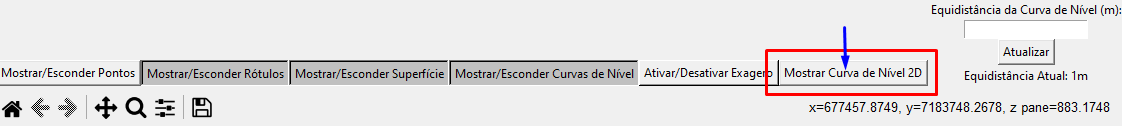

Esta opção permite a visualização inicial das curvas de nível em forma bidimensional, para acionar essa funão clique no botão indicado pela seta azul na imagem abaixo:
Seleção da Opção Curvas de Nível 2D

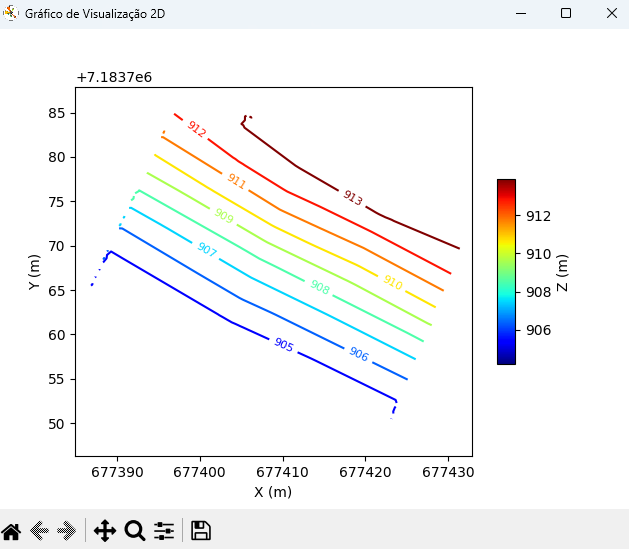

Esta imagem demonstra como deve ser a apresentação inicial desta opção ao ser executada com sucesso:
Visualização Inicial de Curvas de Nível 2D
〰️📃🔎Explorando Ferramentas do Curvas de Nível Bidimensional

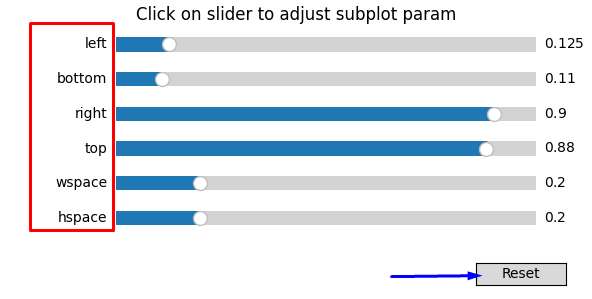

🎚️Subplots
A função indicada pela seta azul abaixo, é a opção Subplots:
Visualização e Aplicação de Subplots
➡️Esta função permite variáveis formas de visualização dos geodados apresentados, como:
Utilização da Função Subplots

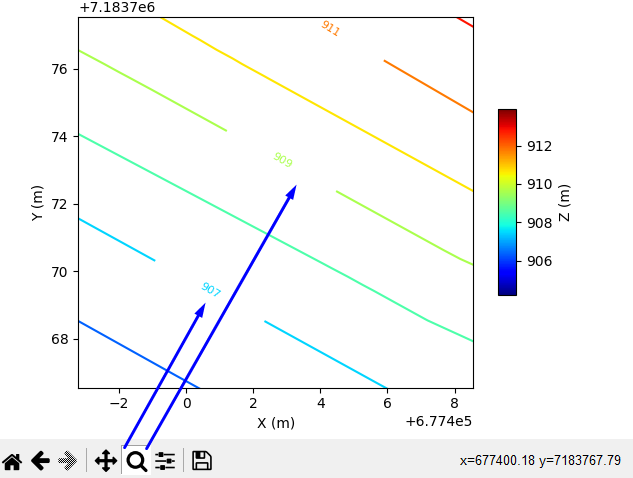

🔍Zoom
Aproxima e/ou Distancia a Visualização das Curvas/Linhas:
Botão da Função Zoom
Utilização da Função Zoom

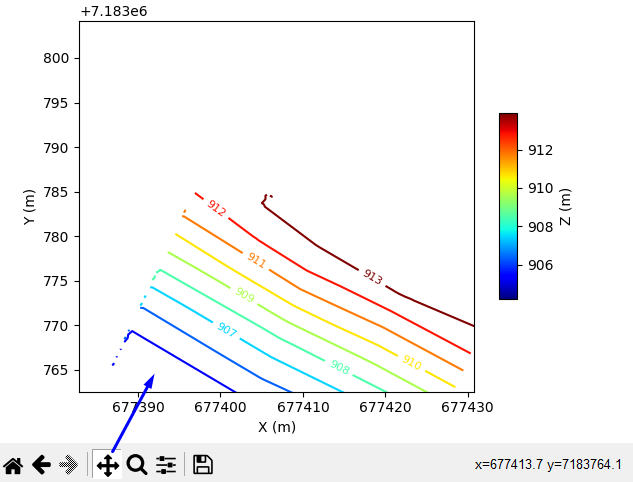

➕Deslocador
Desloca a imagem das Curvas/Linhas, centralizando ou movendo para onde preferir:
Botão da Função Deslocador
Utilização da Função Deslocador
⬅️➡️Voltar e Retornar
Esta função possibilita a Volta (botão à direita) de uma ou mais Configurações feitas anteriormente para fins de teste ou comparação, como também Retornar (botão à esquerda) as Configurações que haviam sido feitas, indicado pelas setas azuis abaixo:
Utilização da Função Voltar e Retornar Modificações
🏠Reset
Esta função retoma a representação inicial das Curvas/Linhas no Gráfico:
Utilização da Função Reset
🟰Equidistância
Esta função altera a contagem da distância medida em metros (m) entre as Curvas/Linhas:
Exemplo de Alteração de Equidistância

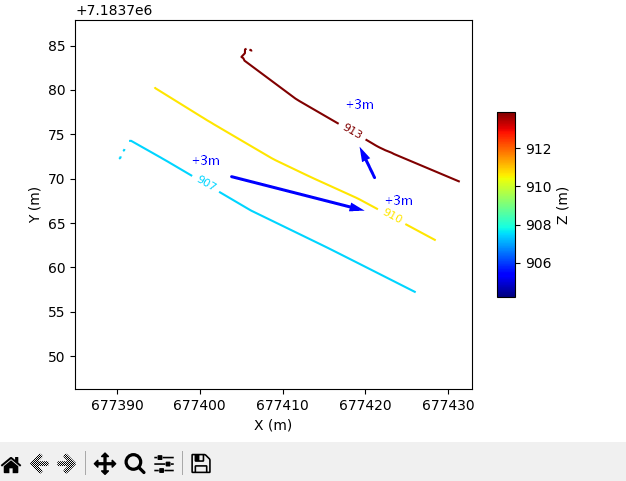

No exemplo abaixo, alteramos o valor da Equidistância de 1 para 3 metros (m), que fará o gráfico indicar uma diferença de 3 metros a cada Curva/Linha. Veja o resultado no Gráfico:
Aplicando a Equidistância das Curvas/Linhas
Visualização da Função Equidistância
💾Salvar
Para Salvar as Imagens obtidas na aplicação do Curvas de Nível 2D, clique neste ícone apontado pela seta azul na imagem abaixo:
Opção de Salvar Imagens do Curvas 2D e Visualizador de Pontos no Computador
Imagens do Gráfico do Curvas de Nível 2D salvas:
Imagens Salvas no Disco Local
GeoTIFF
💾Salvar Superfície (GeoTIFF 32bits)
Esta opção quando ativada gera um arquivo em formato GeoTIFF de até 32bits para visualização dos
dados geoespaciais presentes no arquivo de entrada.
IMPORTANTE: salientamos que a exportação do arquivo em formato GeoTIFF acumula um
volume de dados
de até 32 bits.
Opção de Salvar em GeoTIFF
☑️Testando o GeoTIFF

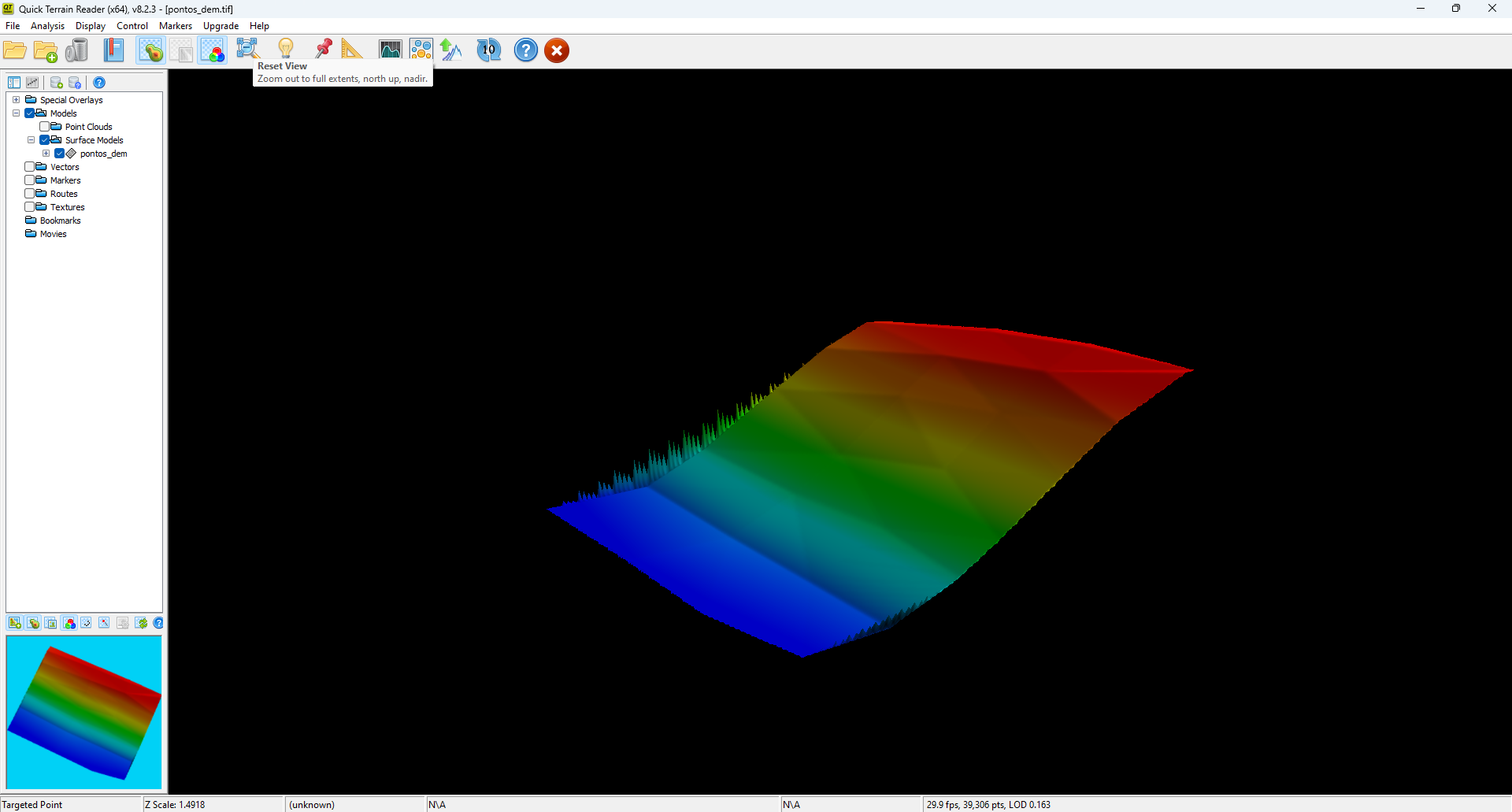

Visualização do arquivo GeoTIFF feita no Quick Terrain Reader, software que permite a visualização dos dados de terreno e nuvens de pontos.
Uso no Quick Terrain Reader
ShapeFile
💾Salvar Curvas de Nível (ShapeFile)
Por fim, a ferramenta possui uma opção de gerar e salvar o arquivo em versão ShapeFile dos dados geoespaciais de entrada, podendo também definir a Equidistância entre as suas Linhas/Pontos.
Opção de Salvar em ShapeFile

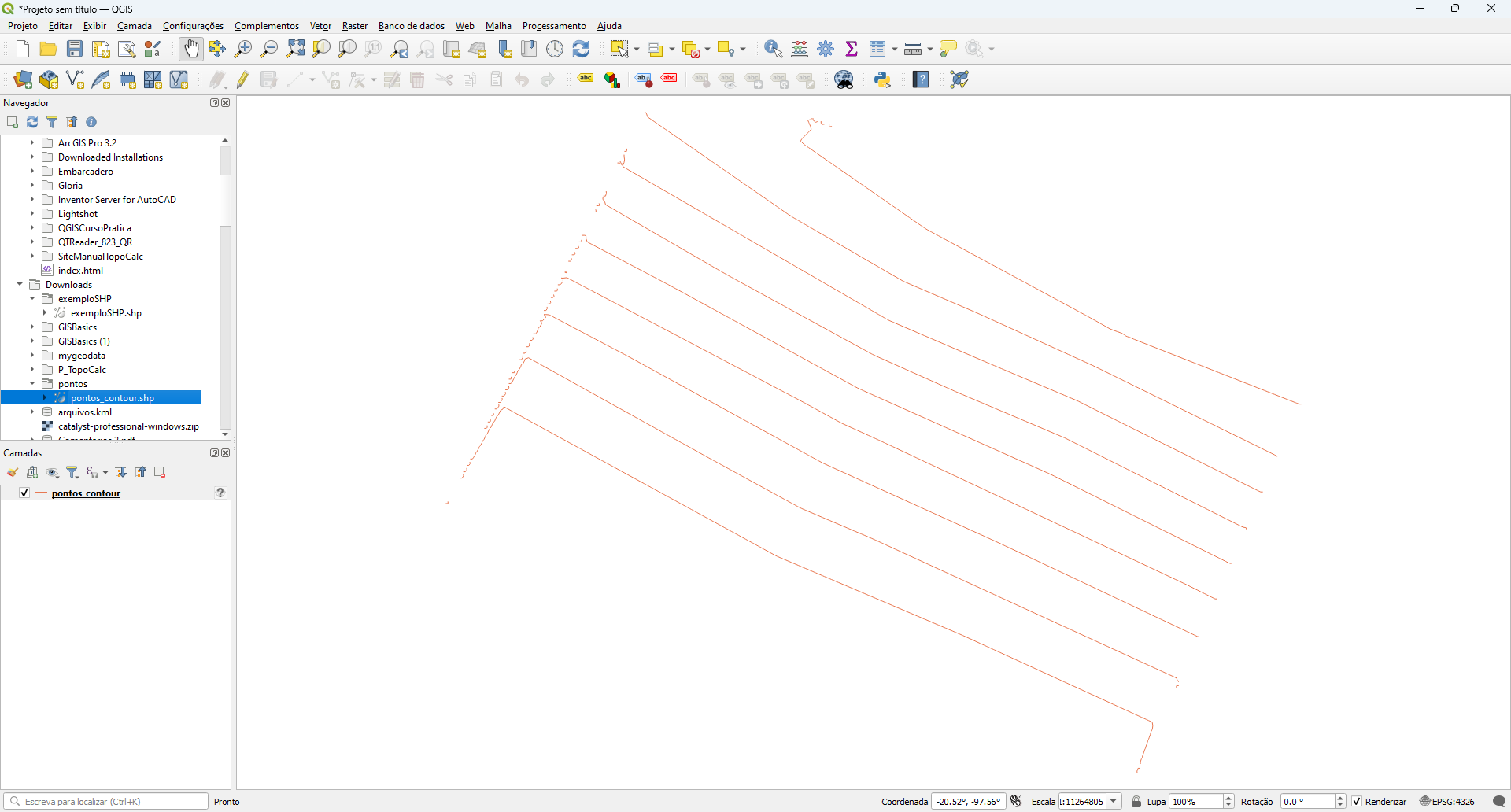

☑️Testando o ShapeFile
Visualização do arquivo SHP feita no o programa QGIS, um software utilizado para criação, edição, visualização e análise de dados geoespaciais.
Uso no QGIS
