Manual TopoCalc

NivGeo: Nivelamento Geométrico Composto - Seção entre Referências de Nível

O NivGeo é uma ferramenta que realiza o nivelamento geométrico, medindo a diferença de nível entre pontos do terreno, por meio de leituras horizontais realizadas com um nível e miras colocadas verticalmente nos locais de interesse. Esses dados são essenciais para diversas aplicações, incluindo engenharia civil e cartografia.

❓Como utilizar:

Página inicial

📥Importando dados:

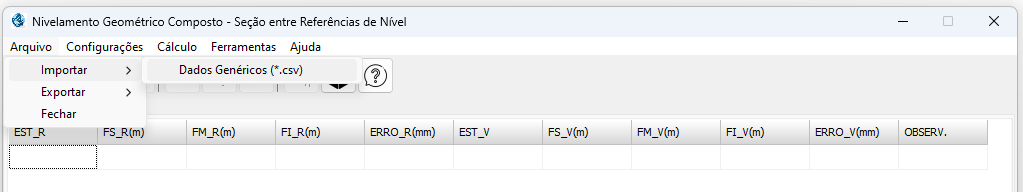

Para importar dados a partir de um arquivo vá ao menu Arquivo → Importar → Dados Genéricos (*.csv).

Menu de importação

📁Arquivo de entrada:

O arquivo de entrada deve conter os seguintes campos separados por ponto e virgula:

FS = Fio Superior, FM = Fio médio, FI = Fio Inferior. Download do Modelo/Exemplo

Arquivo de entrada

➡️O NivGeo irá preencher a planilha com os dados do arquivo e o menu de configurações irá abrir automaticamente ao finalizar a importação dos dados

Planilha com dados de entrada

Configurações

➡️O menu de configurações deve ser preenchido para realizar os próximos passos.

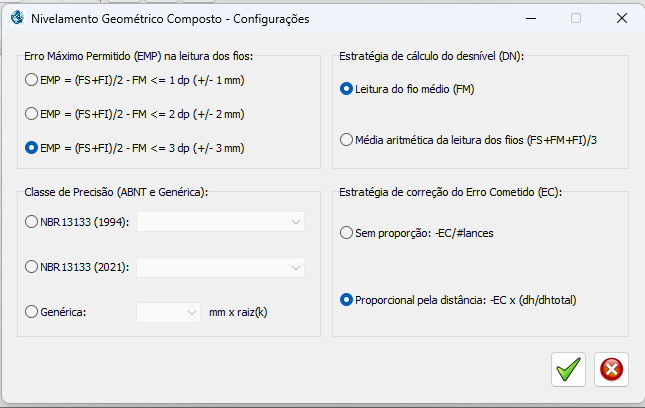

Menu de configurações

🗃️Classes de precisão:

➡️Existem 3 tipos diferentes de classes de precisão, nomeadamente a NBR 13133 (1994), a NBR 13133 (2021) e uma classe genérica que permite ao utilizador escolher os milímetros que desejar.

Classes NBR 13133/1994

Classes NBR 13133/2021

Analisar Medidas

➡️Para analisar as medidas e calcular o erro cometido clique em Cálculo → Analisar Medidas.

Medidas Analisadas

Calcular Nivelamento

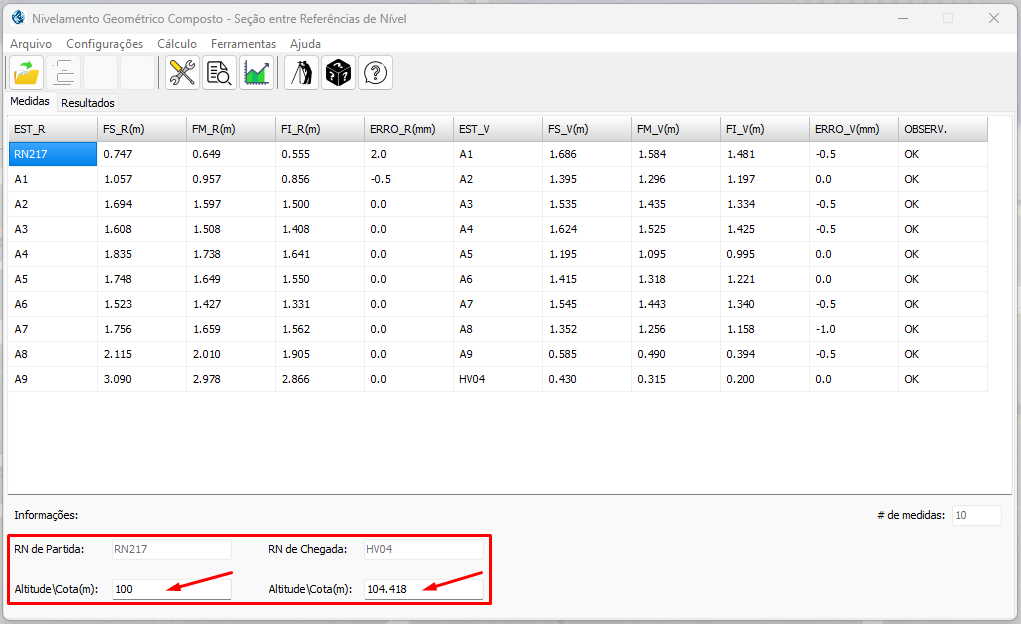

➡️Antes de realizar o cálculo de nivelamento, é fundamental fornecer as altitudes de partida e chegada.

Altitudes

📈Nivelamento:

➡️Após inserir as altitudes, clique em Cálculo>>Calcular Nivelamento. Ao acionar esse botão, o software indicará se o erro cometido está dentro da margem de tolerância e perguntará ao usuário se ele deseja prosseguir com o cálculo.

Mensagens de confirmação

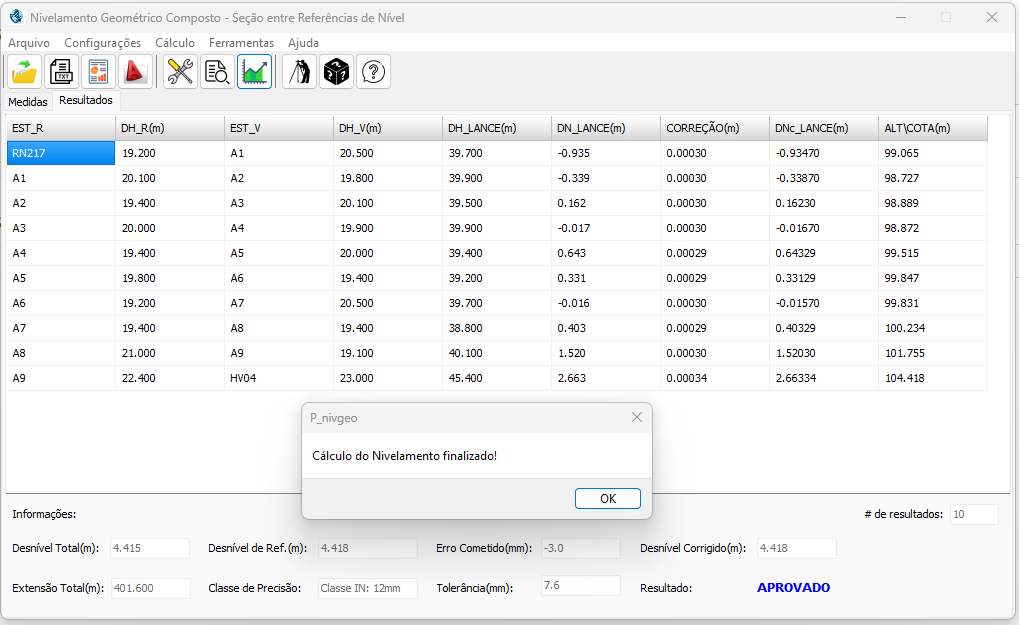

Nivelamento concluído

Exportação

➡️O NivGeo permite a exportação dos dados em 3 formatos diferentes, em um arquivo de texto, um relatório html ou em um gráfico de perfil em um software CAD.

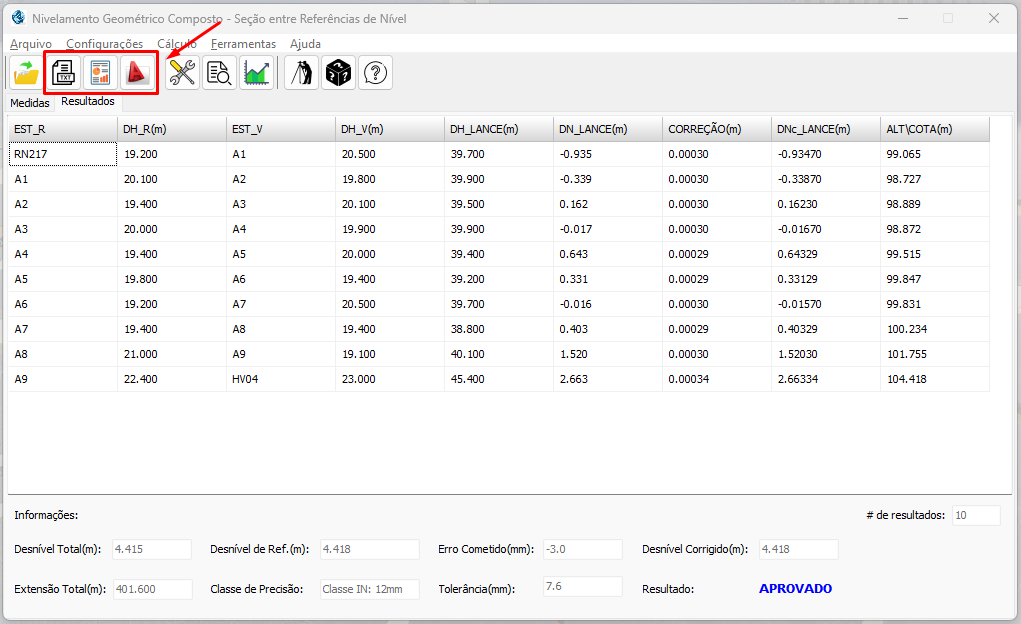

Opções de exportação

Arquivo de Texto:

➡️Um arquivo simples com o ID do ponto, distância horizontal acumulada e altitute/cota(m).

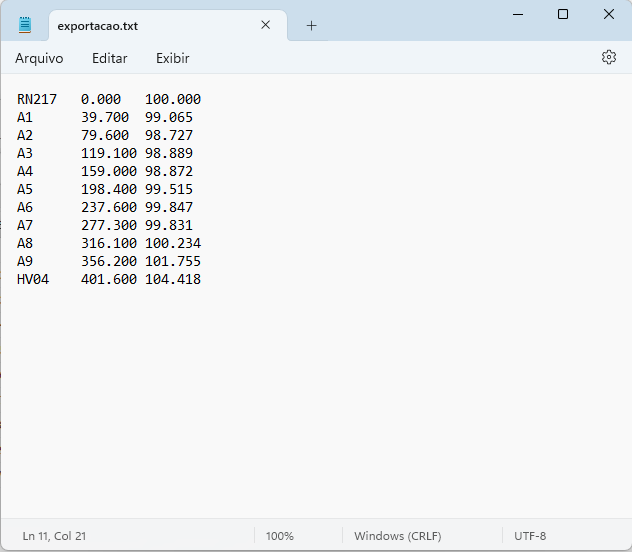

Arquivo de Texto

Relatório HTML:

➡️Um relatório completo composto por todos os dados que estavam nas planilhas.

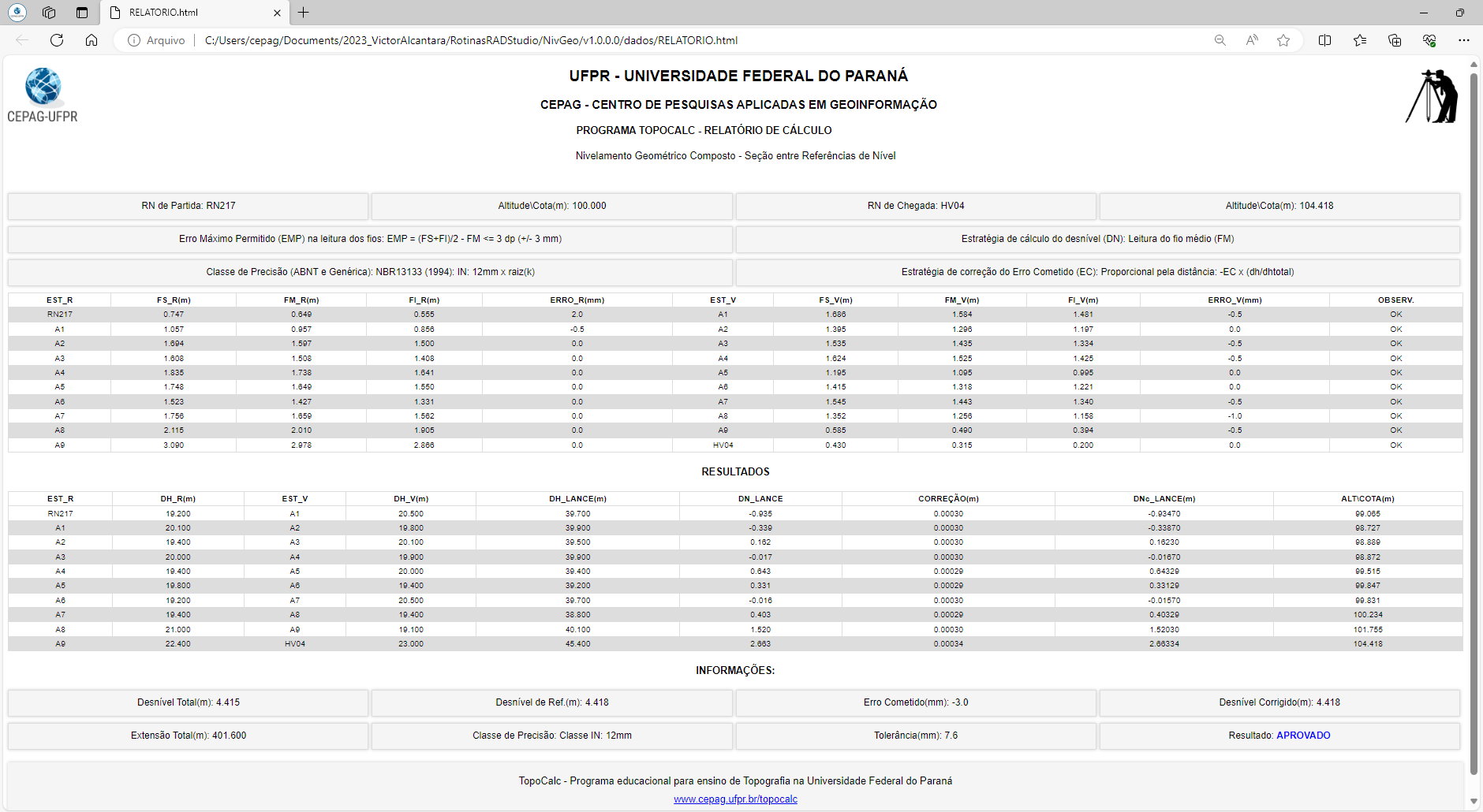

Relatório HTML

Perfil AutoCAD:

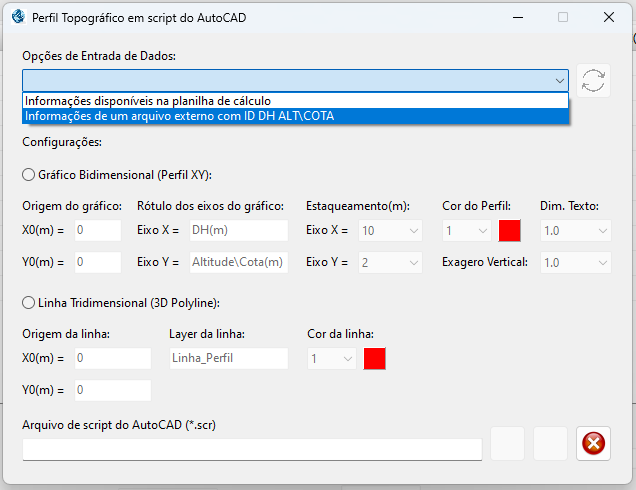

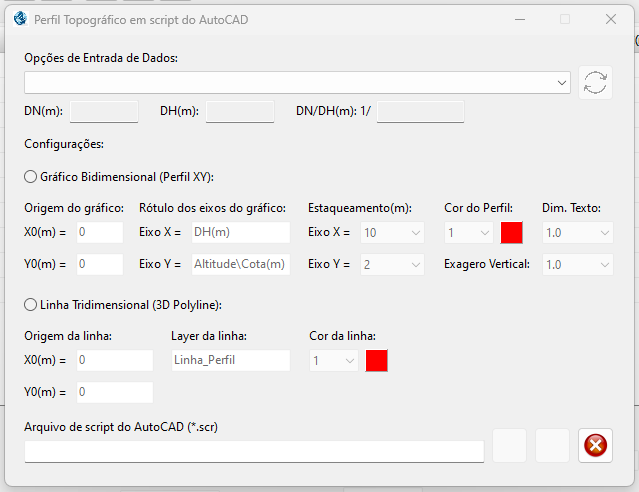

➡️Ao acessar a opção de exportação em script, um menu será exibido, e você terá que decidir se deseja usar os dados da planilha atual ou importá-los de um arquivo externo (com o mesmo formato que o arquivo .txt gerado pelo NivGeo).

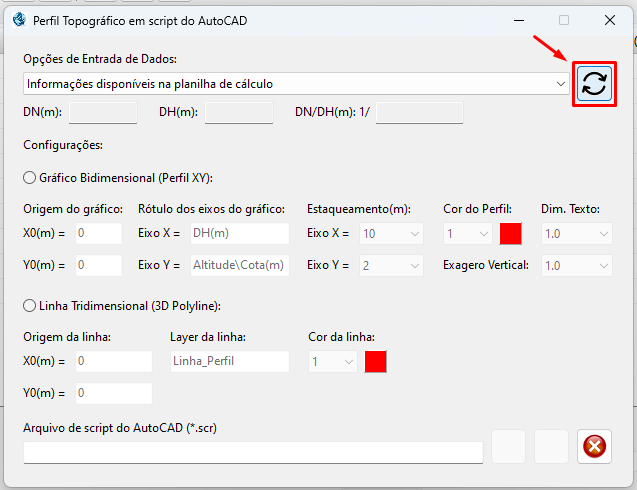

Menu e Entrada de Dados

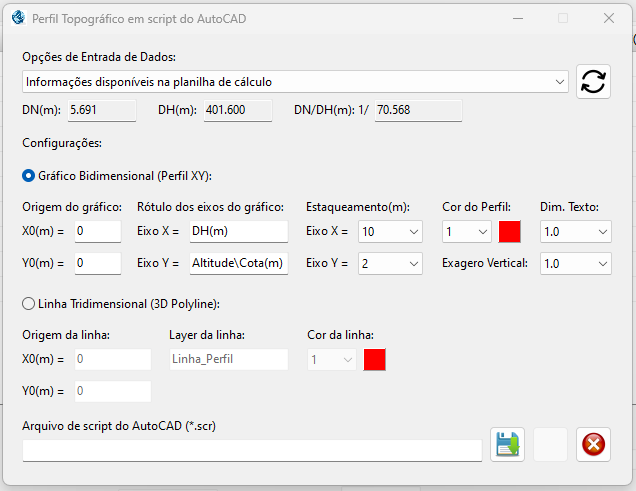

➡️Depois de escolher a opção de entrada de dados, é necessário pressionar o botão adjacente para carregar os dados da planilha ou selecionar o arquivo de texto desejado.

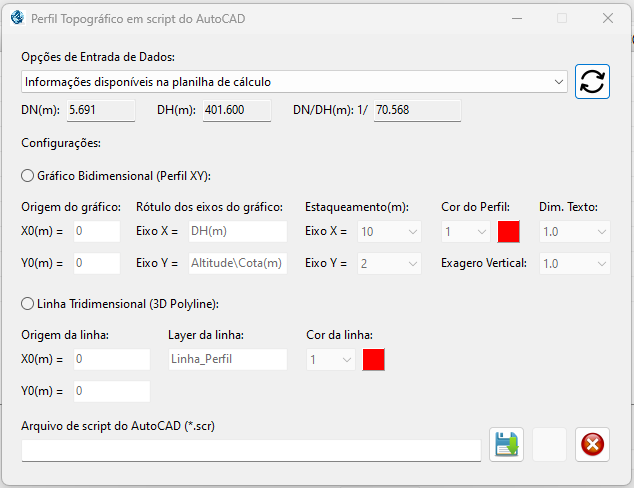

Dados Carregados

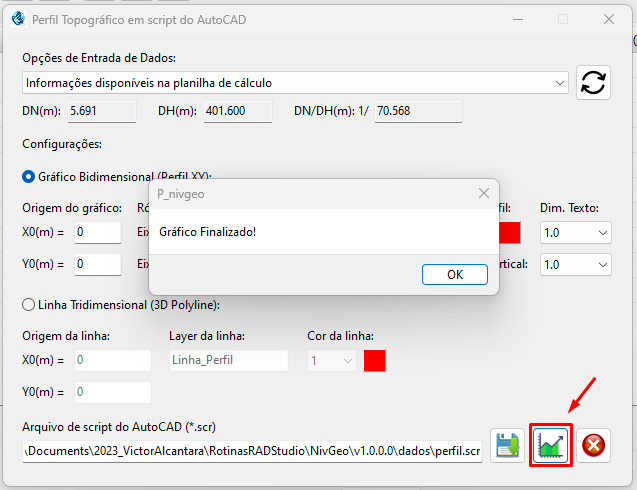

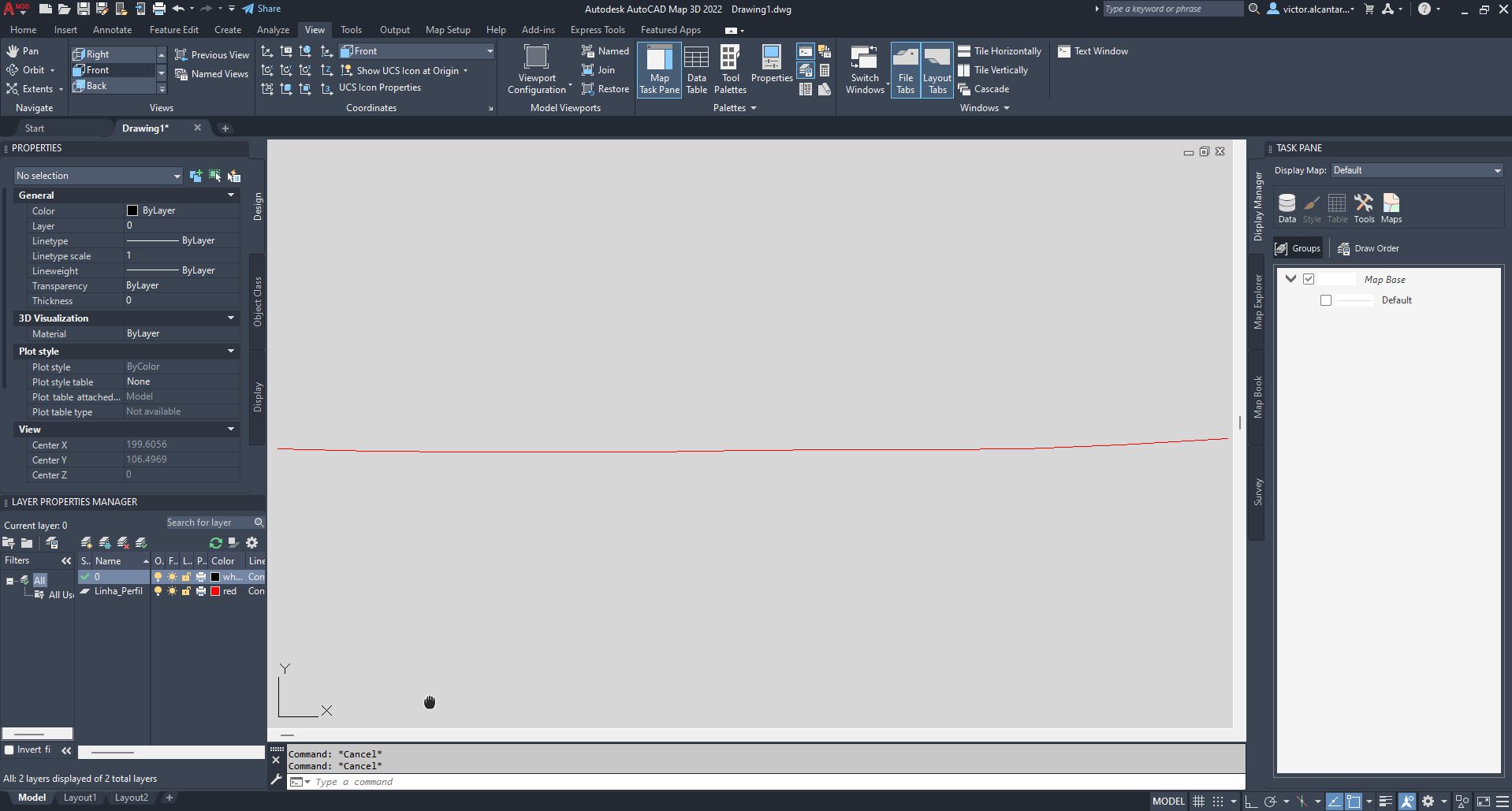

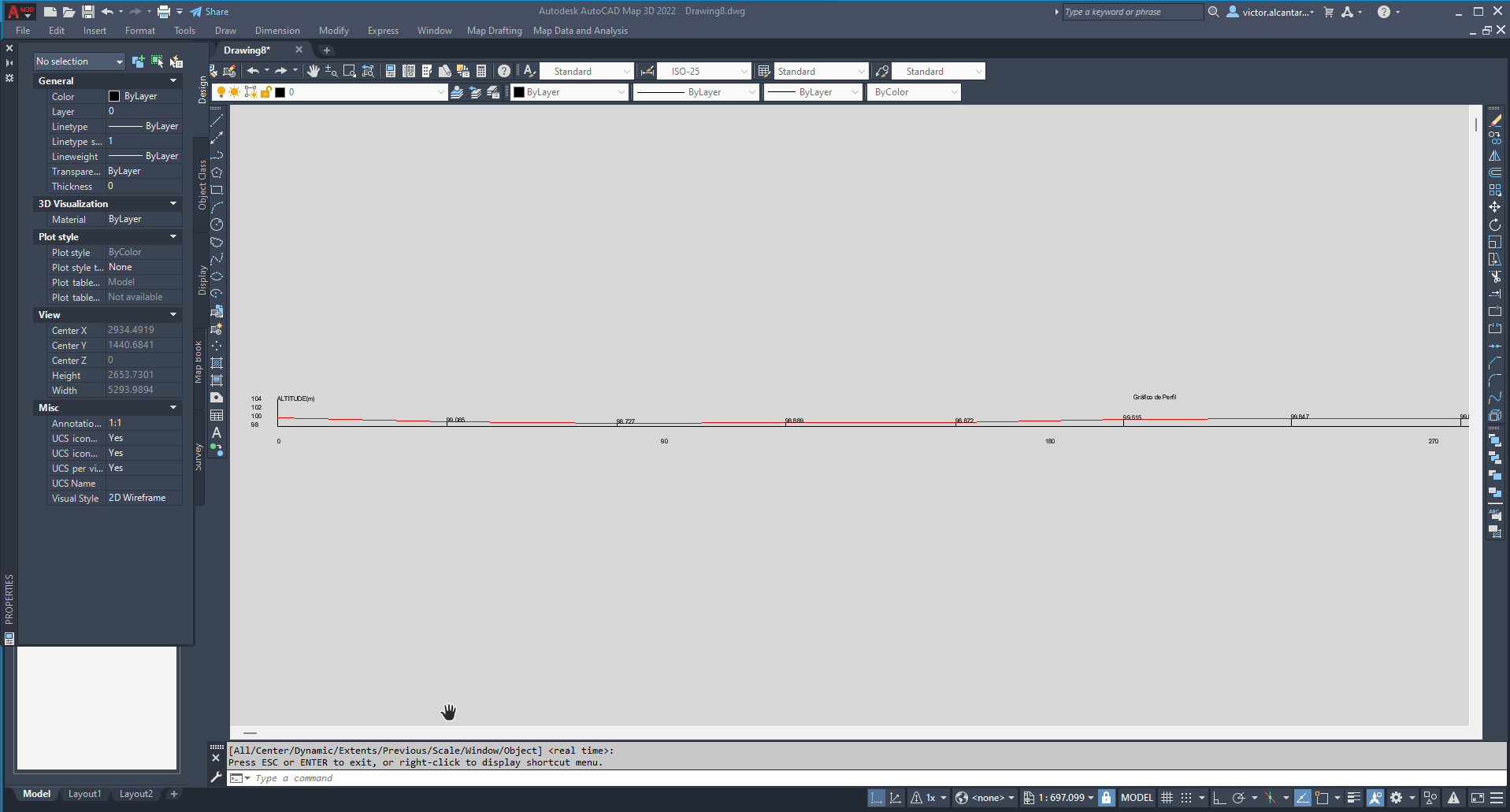

➡️Escolha o tipo de script que você deseja, seja uma linha tridimensional ou um gráfico bidimensional. Cada alternativa oferece configurações que podem ser personalizadas, conforme necessário.
