Conversor de Arquivos
Este módulo permite converter arquivos em diversos formatos. Possui uma aba de conversão básica (VCL) e outra avançada (Python). A conversão básica utiliza códigos desenvolvidos em VCL (Visual Component Library) na linguagem C++, enquanto que a conversão avançada utiliza códigos desenvolvidos em Python.
❓Como utilizar a conversão básica (VCL):

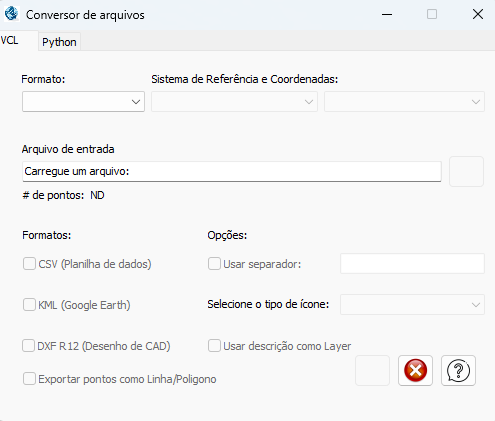

➡️A figura abaixo mostra a ferramenta com a aba de conversão básica ativa:
Página Inicial
➡️Com a ferramenta já aberta, deve-se especificar o tipo do arquivo de entrada, se ele é do tipo ASCII separado por ponto e vírgula (CSV), ou ASCII simples (TXT). O tipo ASCII possui a estrutura: ID; DESCRICAO; X; Y; Z
Observe a imagem abaixo:
Formatos, Sistemas de Referência e Coordenadas

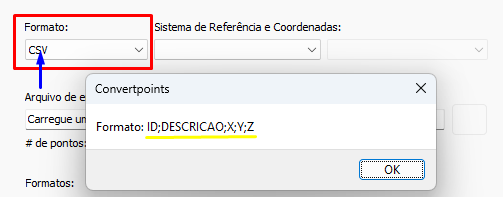

➡️Em caso do seu arquivo de entrada ser especificado como um CSV, a mensagem na imagem abaixo deve aparecer explicando o Padrão de Formatação que o arquivo a ser inserido deve conter.
No caso do CSV é: ID; DESCRICAO; X; Y; Z
Especificação do Arquivo em CSV
➡️Em caso do seu arquivo de entrada ser especificado como um TXT, a mensagem na imagem abaixo deve aparecer para que você aplique os Pontos de Coordenadas.
Em TXT, os padrões aceitos são:

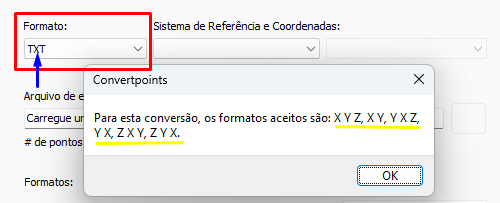

Observe a imagem abaixo:
Especificação do Arquivo em TXT
➡️No caso da seleção de um arquivo em formato TXT, esta janela representada na imagem abaixo deve se abrir para que você detalhe a sequência das coordenadas presentes no arquivo, podendo conter ou não uma terceira coordenada.
Imagem da Janela de Especificação de Coordenadas

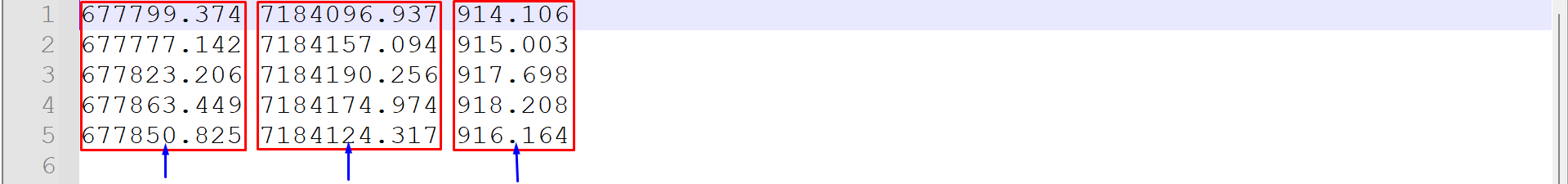

➡️A figura abaixo mostra um exemplo de arquivo de entrada do tipo TXT com coordenadas tridimensionais cuja sequência é do tipo Z X Y:
Definindo Sequência de Coordenadas Tridimensionais

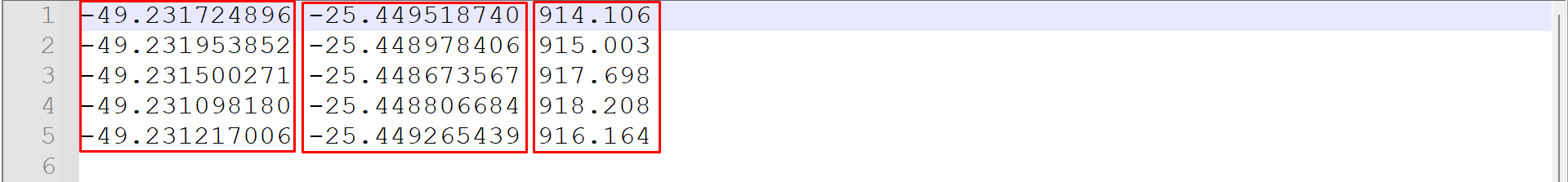

➡️A figura abaixo mostra um exemplo de arquivo de entrada do tipo TXT com coordenadas bidimensionais cuja sequência é do tipo X Y:
Definindo Sequência de Coordenadas Bidimensionais
➡️Em seguida, defina o Sistema de Referência do arquivo de entrada com as seguintes possibilidades de escolha:
Definindo Sistema de Referência
➡️E, por fim, defina o Sistema de Coordenadas do arquivo de entrada com as seguintes possibilidades de escolha:
Definindo Sistema de Coordenadas
➡️Para melhor orientação no momento de realizar as conversões, será amostrado 6 arquivos com diferentes composições de dados e coordenadas para exemplificar a forma adequada de introdução e descrição dos arquivos.
➡️Os 3 primeiros arquivos de exemplo estarão enquadrados no Sistema de Coordenadas Geográficas/Geodésicas, ou GEO (LAT,LONG,ALT) no aplicativo.

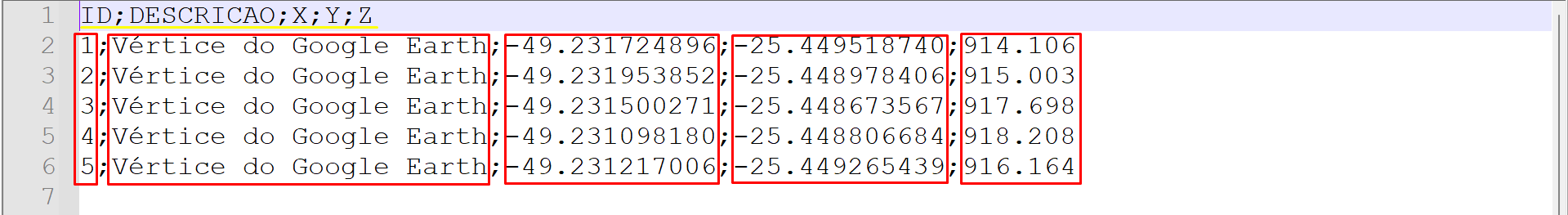

Com o download do Arquivo e sua abertura no Notepad++ ou Bloco de Notas, é possível observar os seus dados alinhados com as especificações de um Arquivo em Formato CSV (ID;DESCRICAO;X;Y;Z), contendo 3 Coordenadas que seguem o Sistema de Coordenadas Geográficas/Geodésicas mencionado. Veja:
Visualização do Arquivo CSV de 3 Coordenadas no Sistema de Coordenadas GEO(LAT,LONG,ALT)
➡️Este segundo Arquivo possui as mesmas informações de coordenadas que o anterior, porém, em Formato TXT.
➡️Com o download do Arquivo e sua abertura no Notepad++ ou Bloco de Notas, é possível observar os seus dados alinhados com as especificações de um Arquivo em Formato TXT, apresentando as mesmas coordenadas do Arquivo em CSV acima. Observe:
Visualização do Arquivo TXT de 3 coordenadas no Sistema de Coordenadas GEO(LAT,LONG,ALT)

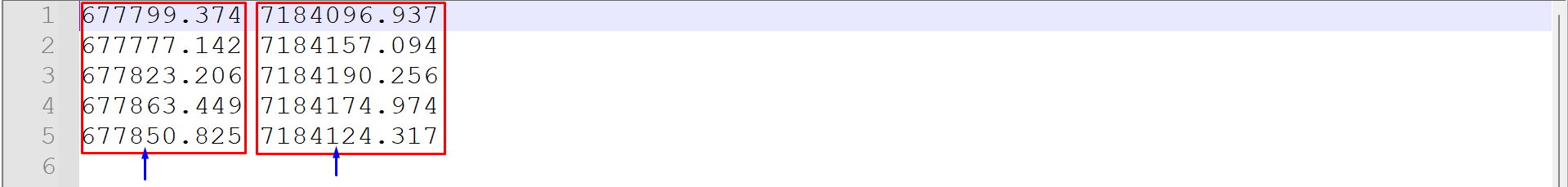

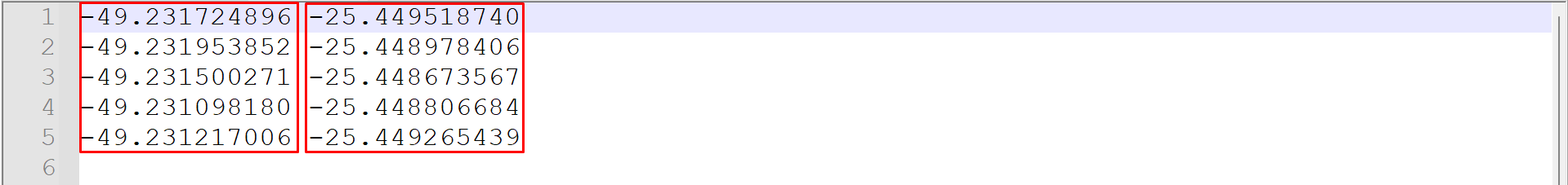

➡️O próximo Arquivo é um TXT que contém apenas 2 Coordenadas, seguindo os parâmetros do sistema GEO(LAT,LONG,ALT)
➡️Aberto no Notepad++ ou Bloco de Notas, observa-se o seguimento correto do Arquivo ao conter os padrões em TXT mencionados acima, que a ferramenta aceita para realizar conversões.
Visualização do Arquivo TXT de 2 Coordenadas no Sistema de Coordenadas GEO(LAT,LONG,ALT)
➡️Os 3 primeiros arquivos de exemplo estarão com suas Coordenadas Planas enquadradas no Sistema Universal Transversa de Mercator, ou UTM (E,N,ALT) no aplicativo.
➡️Com o download do Arquivo e sua abertura no Notepad++ ou Bloco de Notas, é possível observar os seus dados alinhados com as especificações de um Arquivo em Formato CSV (ID;DESCRICAO;X;Y;Z), contendo 3 Coordenadas que seguem o Sistema de Universal Transversa de Mercator mencionado. Veja:
Visualização do Arquivo CSV de 3 Coordenadas no Sistema de Coordenadas UTM (E,N,ALT)
➡️Com o download do Arquivo e sua abertura no Notepad++ ou Bloco de Notas, é possível observar os seus dados alinhados com as especificações de um Arquivo em Formato TXT, apresentando as mesmas coordenadas do Arquivo em CSV acima. Observe:
Visualização do Arquivo TXT de 3 Coordenadas no Sistema de Coordenadas UTM (E,N,ALT)
➡️O próximo Arquivo é um TXT que contém apenas 2 Coordenadas, seguindo os parâmetros do sistema UTM (E,N,ALT).
➡️Aberto no Notepad++ ou Bloco de Notas, observa-se o seguimento correto do Arquivo ao conter os padrões em TXT mencionados acima, que a ferramenta aceita para realizar conversões.
Visualização do Arquivo TXT de 2 Coordenadas no Sistema de Coordenadas UTM (E,N,ALT)

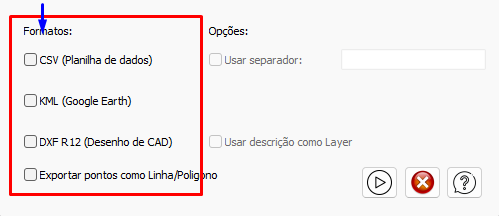

➡️Ao reconhecer esses padrões e conceitos, prossiga com a seleção do(dos) formato de apresentação do arquivo que pretende realizar para conversão, ou seja:
Escolha de Formato para Conversão
Orientações Importantes para Realizar as Conversões:
CSV
➡️Ao utilizar a opção "Usar separador" você deve definir o separador das coordenadas e demais informações. A sugestão é utilizar um ponto e vírgula (;)
Opções de Separador, Ícone e Pontos
Testando o CSV em Aplicativos
➡️Observe na imagem de exemplo abaixo aberta no programa Notepad++, como será adicionada a função de "Usar separador":
Visualização do Arquivo CSV com o Separador Especificado
KML (Google Earth)
➡️Ao clicar nesta opção de conversão, abrirá uma janela para definição de qual/quais objetos vão pontuar os dados presentes no Arquivo e aparecer no Google Earth Pro:
Opção de Conversão para KML
Janela de Ícones para o KML
➡️No canto direito da janela, a opção "Ícones" contém uma ampla quantidade de ícones para utilização, podendo ser:
Todos os ícones dão referência ao tipo de objeto escolhido.
Tipos de Ícone

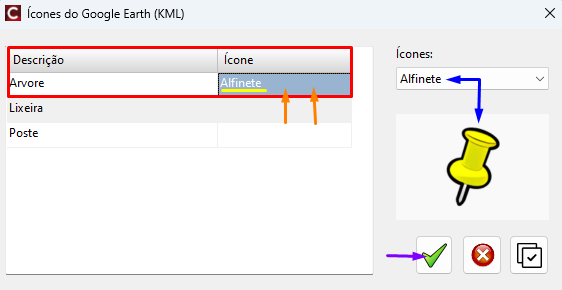

➡️A exemplo da figura abaixo, o Alfinete indicado pela seta azul, está selecionado e em seguida é necessário dois cliques na coluna indicada pelas setas alaranjadas, em que planeja conter aquela especificação de ícone.
➡️Após término das especificações, clique no botão de conclusão indicado pela seta roxa
Escolha e Especificação de Ícones
Botão para Aplicar mesmo Ícone em vários Campos

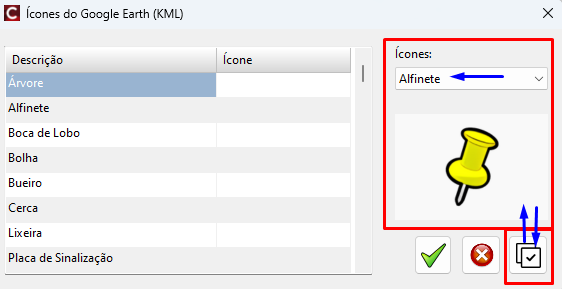

➡️Ao clicar neste botão indicado na imagem abaixo, o último Ícone selecionado irá preencher todos os campos do Arquivo com o mesmo Ícone.
➡️No exemplo, selecionamos o ícone de Cerca e ativamos a função do Botão para exemplificar. Veja:
Escolha e Especificação de Ícones
➡️Para exemplo, selecionamos o Ícone de Alfinete e ativamos a função do Botão para exemplificar. Veja:
Aplicar Ícone de Alfinete em Todos os Campos
Confirmar Opção de Preencher Campos com Mesmo Ícones
Resultado da Aplicação Geral do Mesmo Ícone
➡️E mesmo após a utilização da ferramenta, é possível alterar de maneira específica os Ícones de cada campo.
Resultado da Aplicação Geral do Mesmo Ícone
➡️Para exemplo em testes e prática, baixe o arquivo CSV que está abaixo para conversão:
Arquivo de Teste para Exemplo

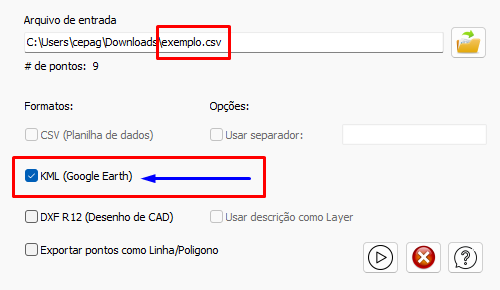

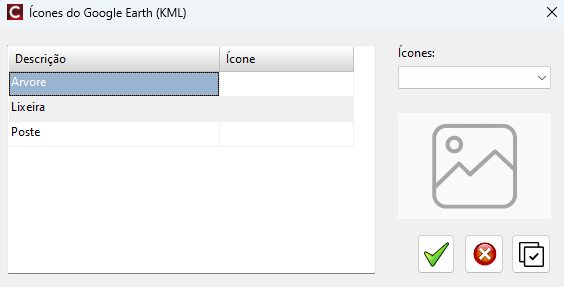

➡️Ao inserir o arquivo teste, e clicar na opção de KML, a janela abre com as nomeações feitas aos dados contidos no arquivo de entrada, como: Árvore, Lixeira e Poste.
Escolhendo Ícones para Dados Nomeados

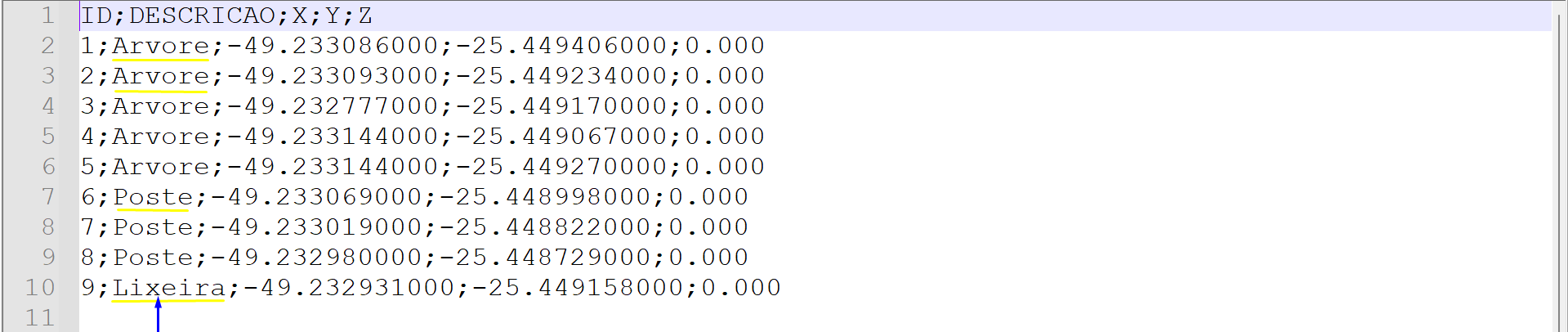

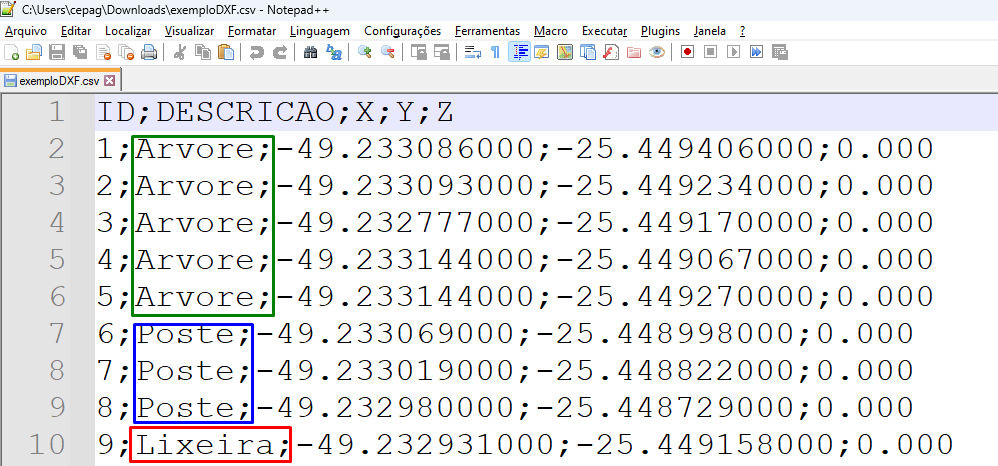

➡️Abrindo o Arquivo CSV teste no Notepad++, note que as nomeações do arquivo estão tanto no Notepad++ quanto na Janela de Ícones na imagem anterior:
Arquivo CSV teste aberto no Notepad++

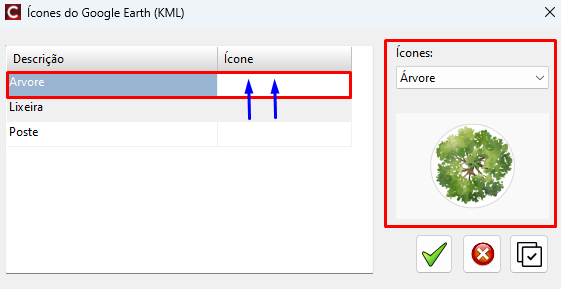

➡️Com isso, defina quais ícones irão representar os respectivos dados clicando duas vezes no espaço indicado pelas setas azuis da imagem abaixo:
Aplicando Ícones aos Dados

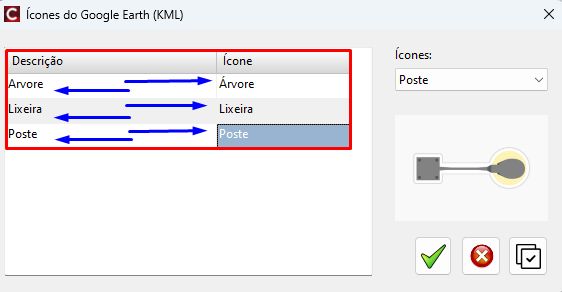

➡️Ícones escolhidos, clique no botão de confirmação no canto inferior direito:
Ícones Escolhidos com base no Objeto
➡️Com seu arquivo de entrada inserido, especificado e o tipo de conversão solicitado, clique no botão da seta na imagem abaixo para que a ferramenta execute a conversão.
Botão para executar a Conversão
➡️Caso sua operação de conversão tenha sido bem sucedida, a mensagem abaixo deve aparecer:
Operação realizada com Sucesso
Testando o KML em Aplicativos

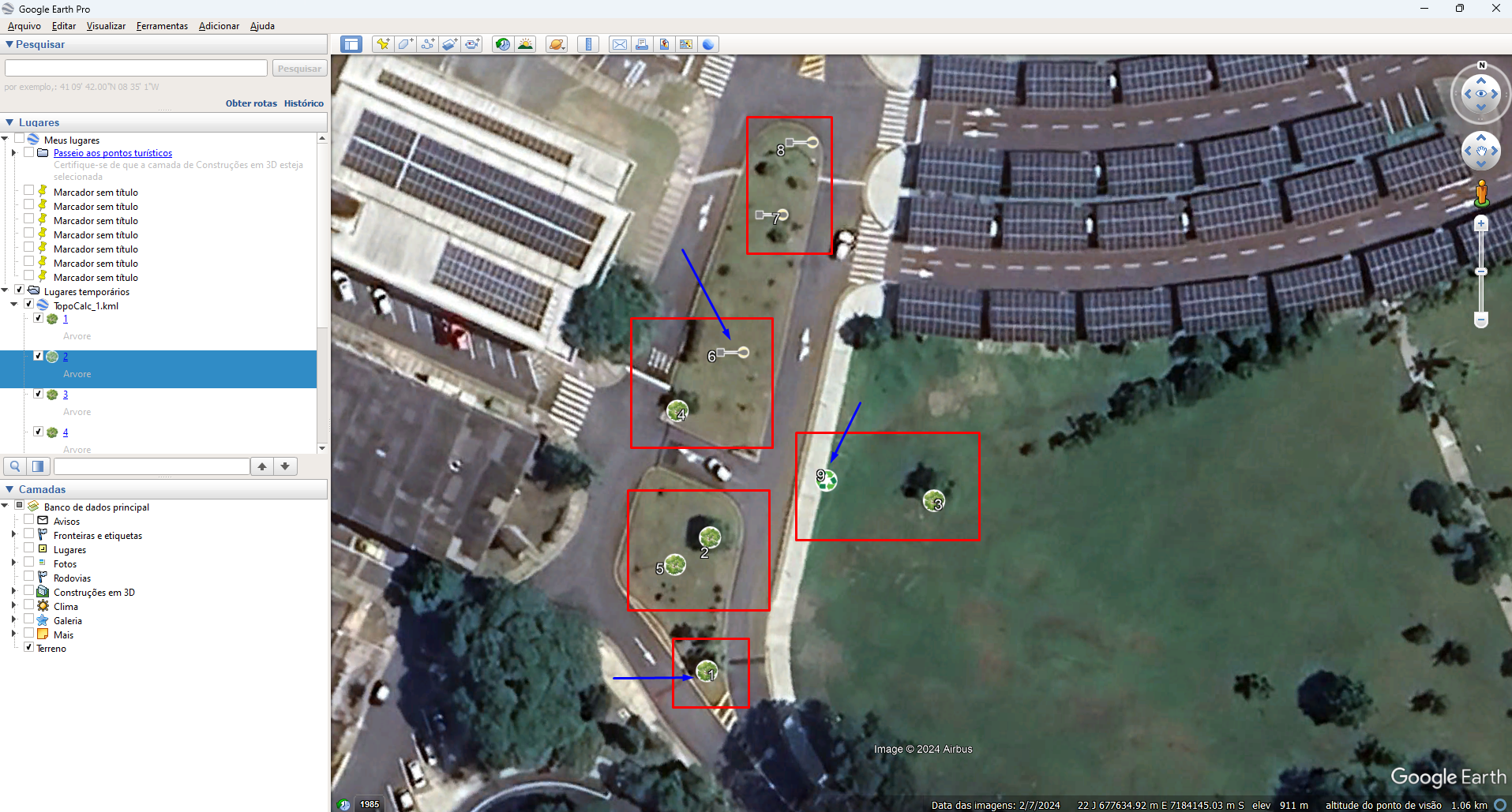

Visualização do Arquivo teste convertido para KML no Google Earth Pro com aparição dos Ícones e suas Nomeações dos Dados:
Arquivo de teste em KML aberto no Google Earth Pro
DXF R12 (Desenho no CAD)
Ao clicar na opção "Usar descrição como Layer", você define a Descrição dos dados presentes no Arquivo CSV como Camadas (Layers) já pré-organizadas no Desenho reproduzido pelo programa AutoCAD com o arquivo:
Opção de Conversão em DXF R12 e Uso da Opção "Usar separador como Layer"

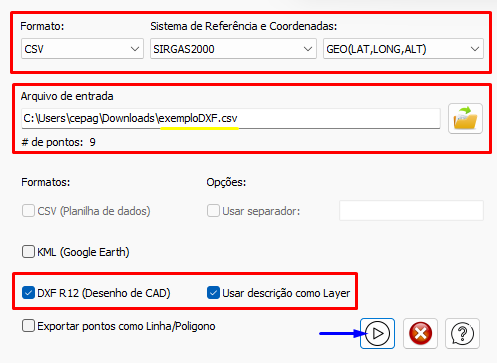

➡️Siga o passo a passo abaixo para compreender como a ferramenta aplica a opção de Layers no Desenho de CAD, fazendo o download do arquivo à seguir:
➡️Arquivo CSV convertido para DXF, observe as imagens seguintes.
Arquivo CSV convertido para um Arquivo DXF R12
Testando o DXF R12 em Aplicativos

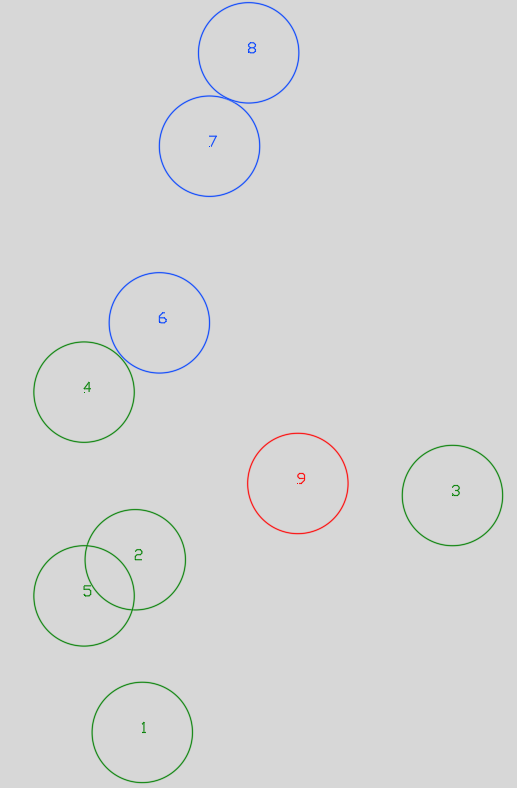

➡️Visualização do Arquivo teste convertido para DXF R12 com acionamento da opção "Usar descrição como Layer" no AutoCAD:
Arquivo de DXF R12 aberto no AutoCAD
➡️Exemplo de DXF R12 com Layers no AutoCAD seguindo a Descrição dos dados como na segunda imagem aberta no Notepad++:
Exportar pontos como Linha/Polígono
➡️Utilize essa opção quando os pontos que deseja converter representarem uma poligonal, sendo possível a combinação dessa função para originar arquivos KML e DXF R12 com a visualização de pontos com Linha/Polígono.
IMPORTANTE: Selecionando essa opção, os pontos precisam estar na sequência correta.
Exportar Linha/Polígono
➡️Para compreender as funções desta opção, siga e observe o passo a passo à seguir fazendo o download do arquivo abaixo:
Arquivo de CSV para Exemplo
Testando o Exportar pontos como Linha/Polígono
➡️A opção contém 2 possibilidades de resultado, gerar uma Linha/Polígono Aberto, ou, um Polígono Fechado.

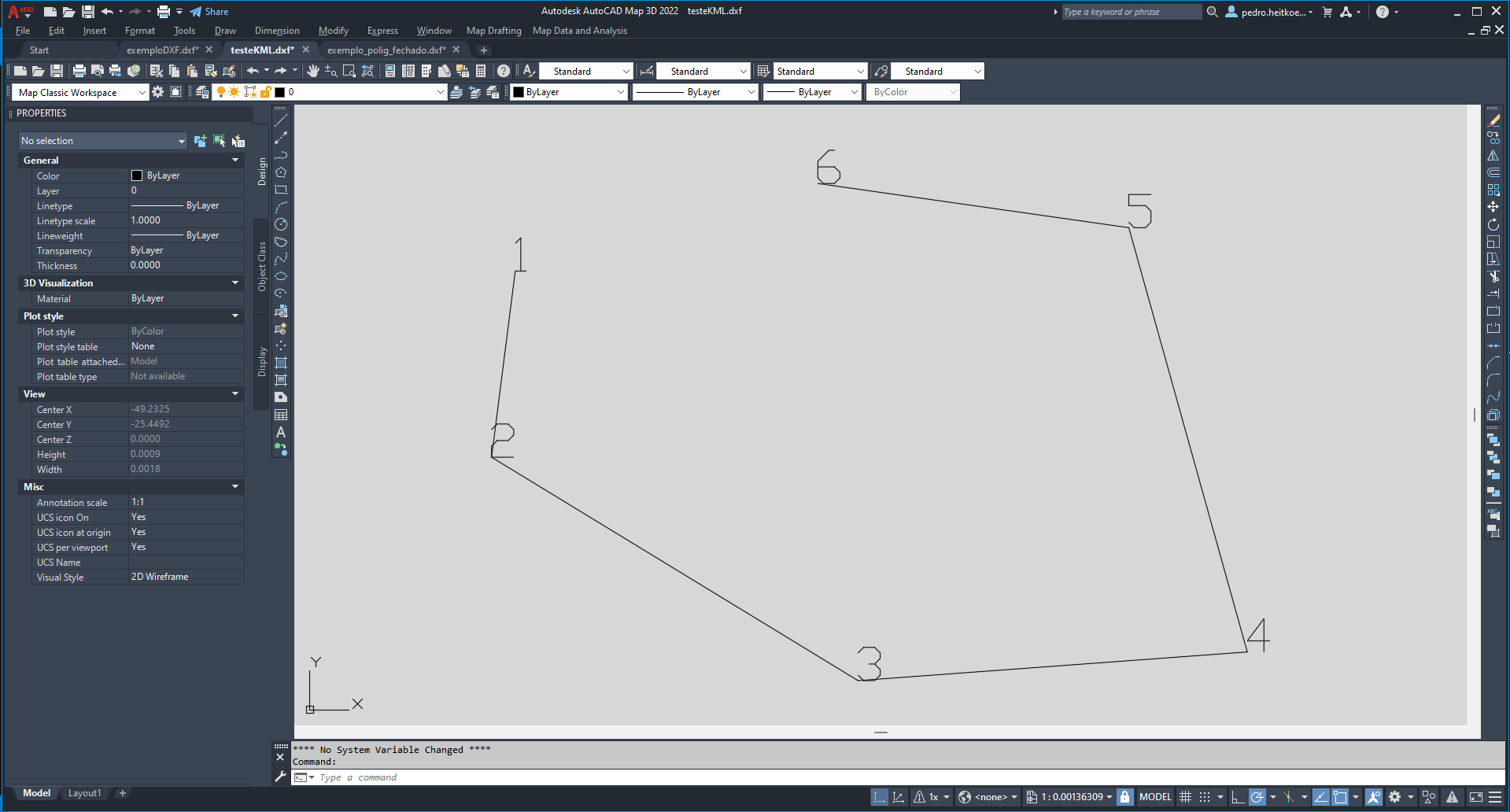

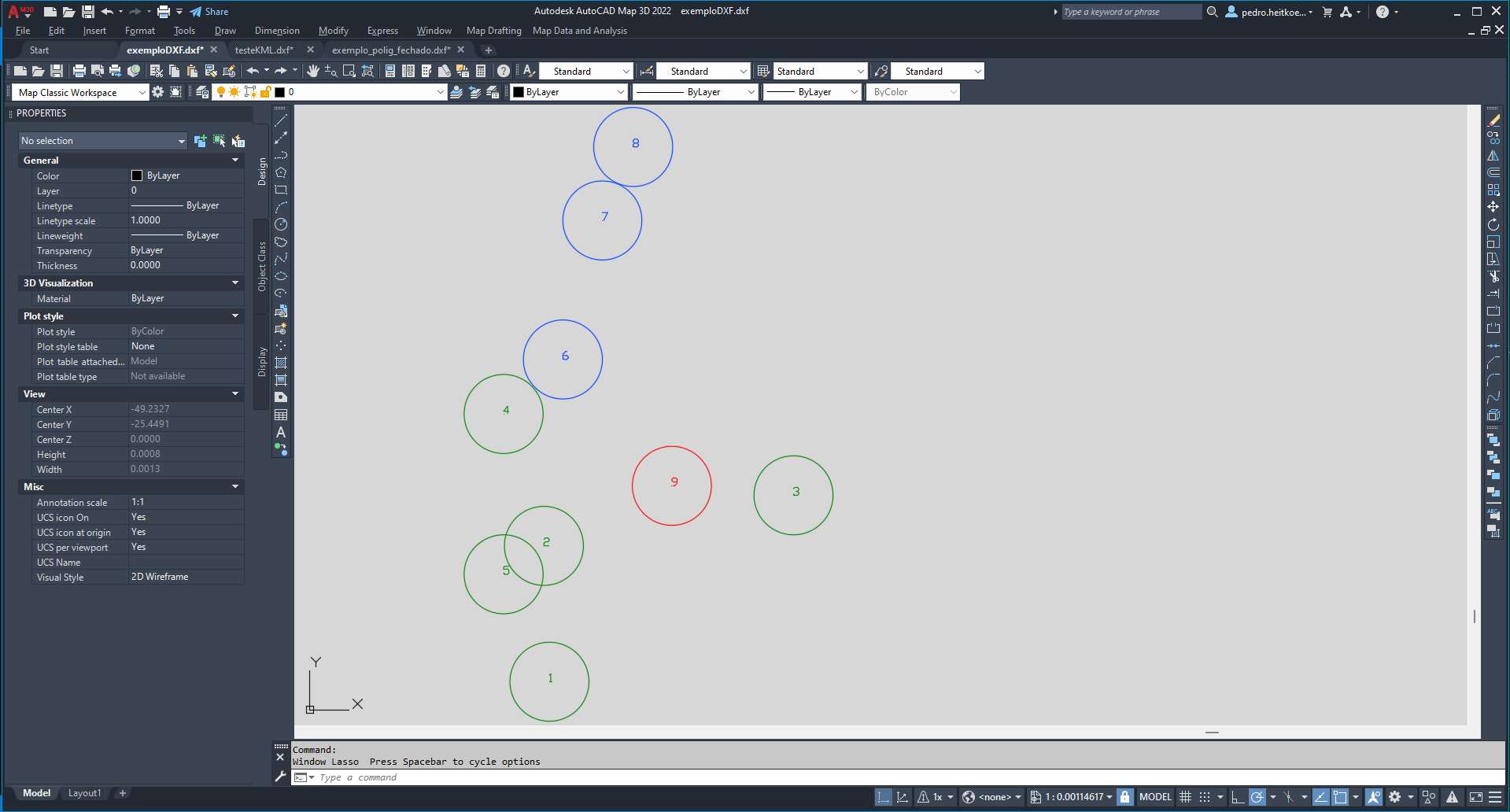

➡️No exemplo abaixo em que o arquivo está aberto no AutoCAD, mostra que a ligação entre os pontos formaram uma Linha/Poligonal Aberta:
Visualização de Exportar pontos como Linha/Polígono no programa AutoCAD

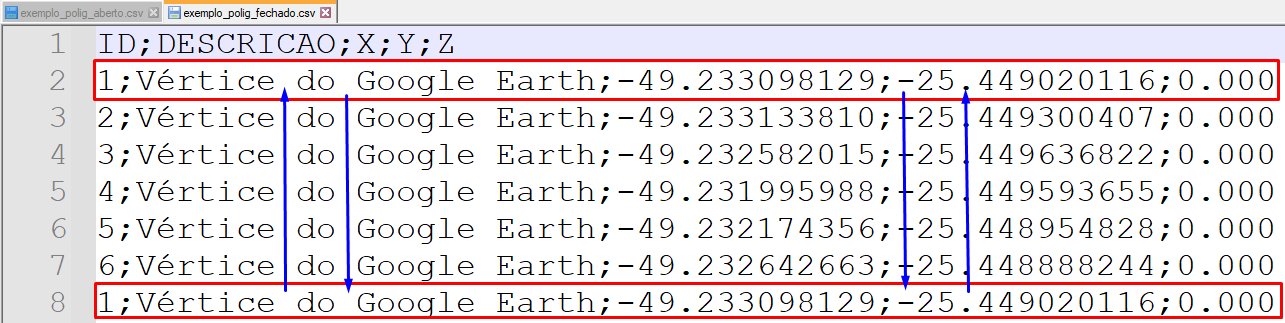

➡️Para que este arquivo apresente um formato de Polígono Fechado, pegue o mesmo Arquivo CSV e abra no Notepad++ replicando a primeira linha de dados como última linha.

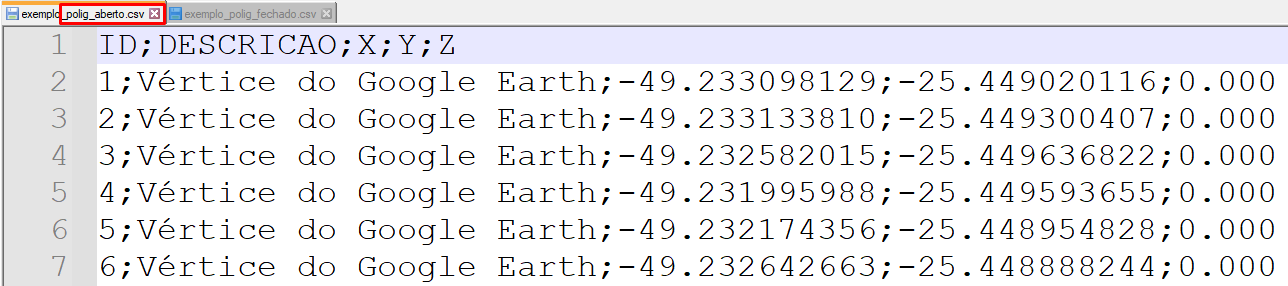

Formato de Dados do Arquivo que Exporta Linha/Poligonal Aberta
Repetição da Primeira Linha de Dados na Última Linha para gerar Poligonal Fechada

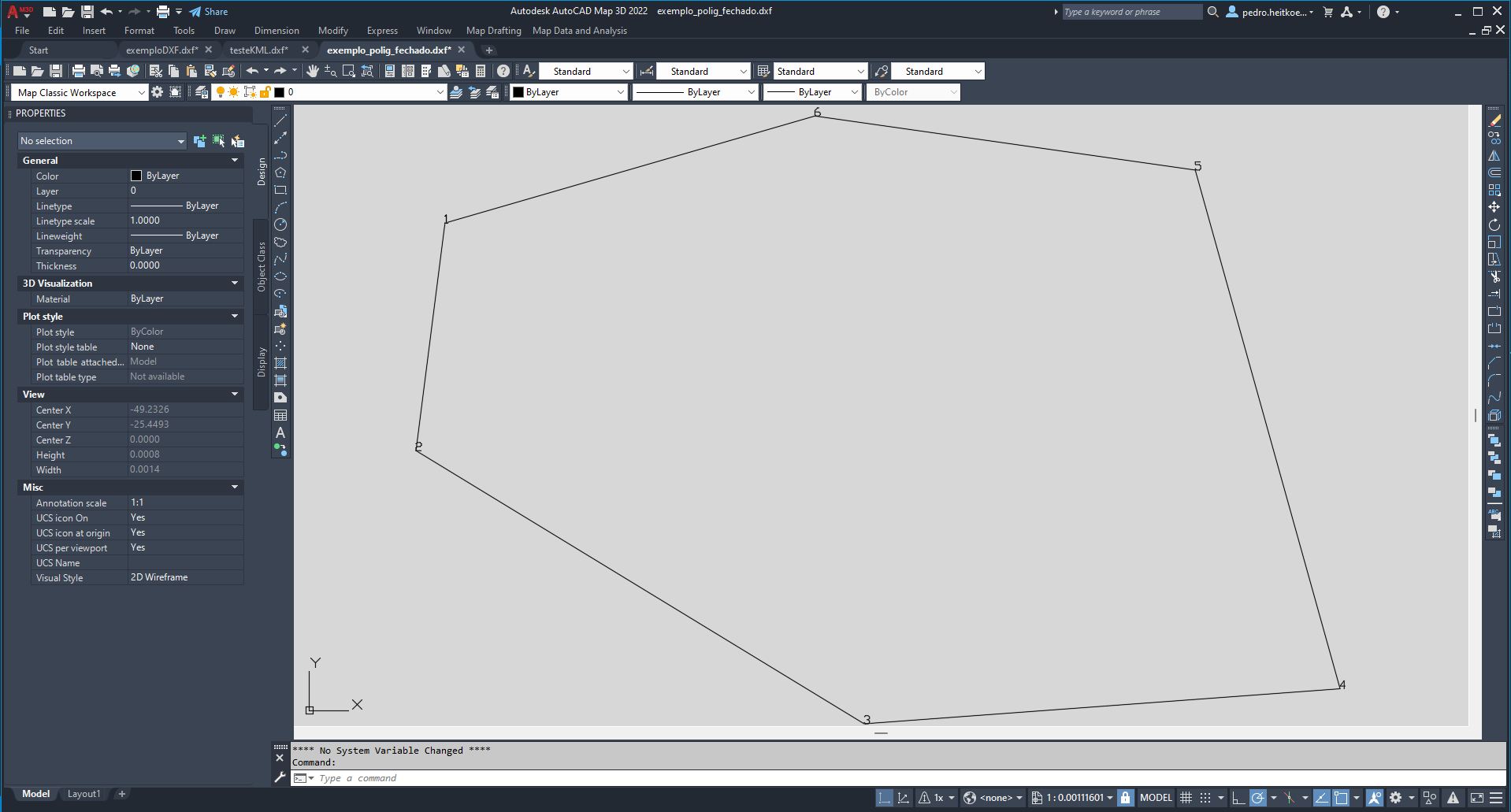

➡️Na imagem à seguir com esta modificação no arquivo, mostra a ligação dos pontos ocasionando a formação de um Polígono Fechado a partir da repetição da primeira linha de dados:
Imagem de um Polígono Fechado Exportado pela Opção Disponível no Conversor
Execução da Ferramenta
➡️Com seu arquivo de entrada inserido, especificado e o tipo(tipos) de conversão solicitado, clique no botão da seta na imagem abaixo para que a ferramenta execute a conversão.
Botão para executar a Conversão
➡️Caso sua operação de conversão tenha sido bem sucedida, a mensagem abaixo deve aparecer:
Operação realizada com Sucesso
Como utilizar conversão avançada (Python):

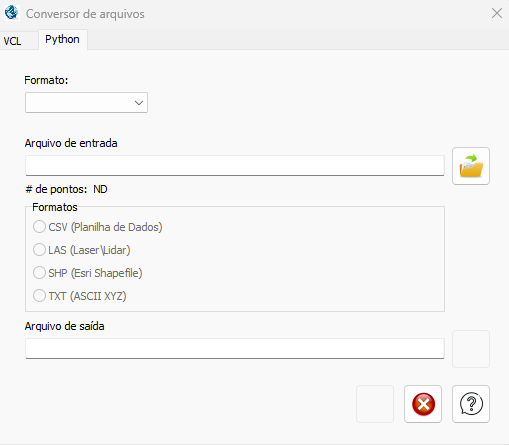

➡️Na janela de "Python", esta é a imagem da página inicial que deve aparecer mostrando a ferramenta com a aba de conversão avançada ativa:
Página Inicial
➡️Com a ferramenta já aberta, deve-se especificar o tipo do arquivo de entrada, ou seja, se ele é do tipo:
Formatos Disponíveis
➡️Assim como é feito na conversão básica, no caso da seleção de um arquivo em formato TXT, a janela representada na imagem abaixo deve se abrir para que você detalhe a sequência das coordenadas presentes no arquivo, podendo conter ou não uma terceira coordenada.
Arquivo TXT no Python
Orientações Importantes para Realizar as Conversões:
LAS (LASer)

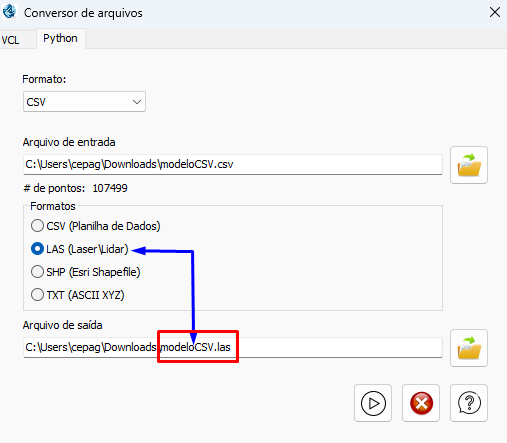

➡️Abaixo, haverá um exemplo de conversão de um arquivo CSV para LAS e também a aplicação desse arquivo LAS em alguns aplicativos. Baixe o Arquivo CSV de teste clicando abaixo:
Insira exatamente nos formatos apresentados à seguir:
Escolher o Formato LAS para Conversão
➡️Depois de selecionado o arquivo de entrada, clique no ícone apontado na seta azul para iniciar a conversão.
IMPORTANTE: nesse momento, é necessário aguardar até que a rotina em Python seja executada. É provável que a aplicação fique sem responder por algum tempo.
Botão para executar a Conversão
➡️Caso sua operação de conversão tenha sido bem sucedida, esta mensagem representada abaixo deve aparecer:
Operação realizada com Sucesso
Testando o LAS em Aplicativos
➡️Abertura do arquivo CSV convetido para LAS nos programas Quick Terrain Reader e Global Mapper:
Arquivo CSV que foi convertido para LAS

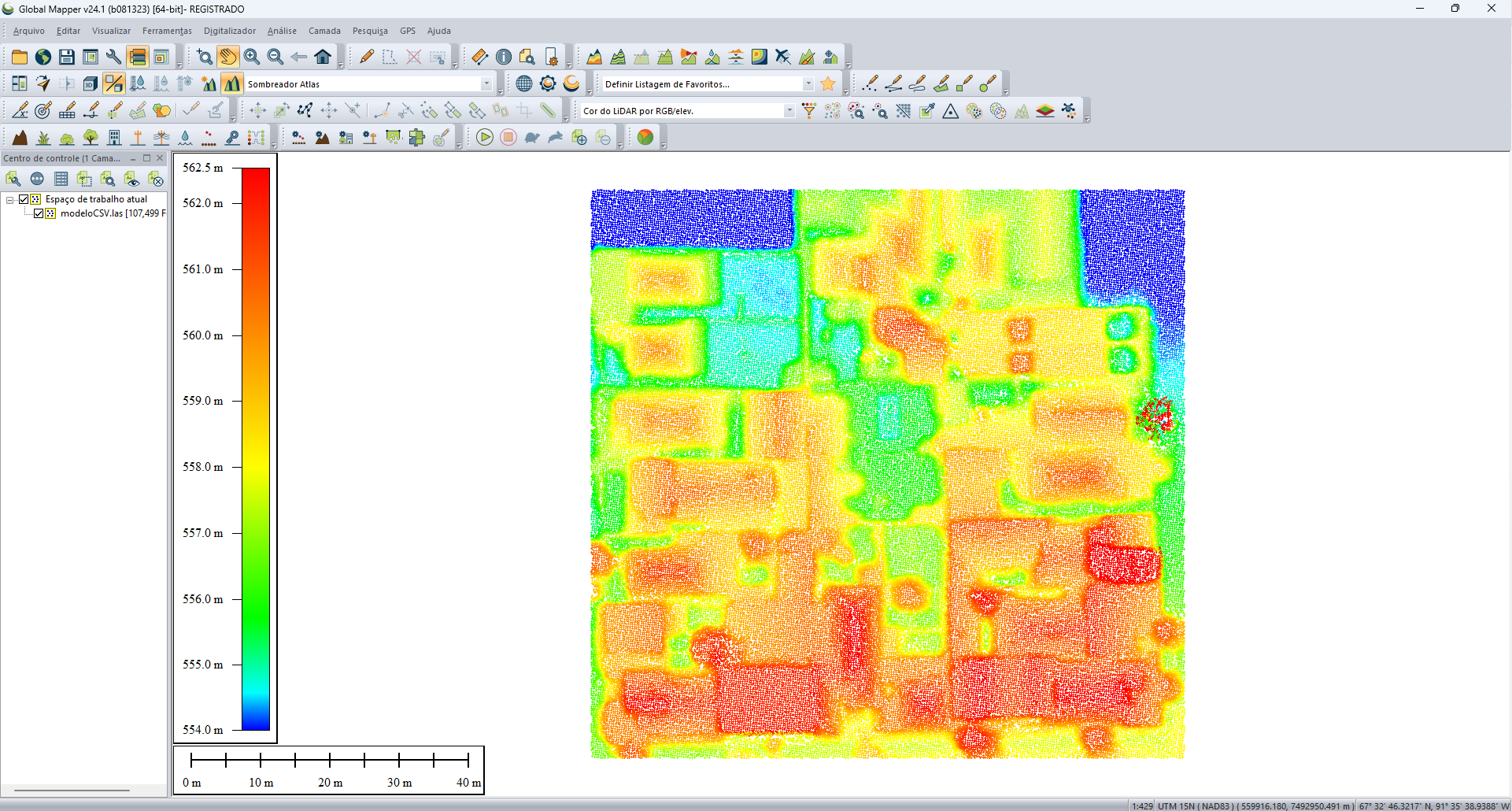

➡️Visualização da primeira aplicação do arquivo LAS feita no Global Mapper, software muito utilizado para análise e processamento de dados geoespaciais de Sistemas de Informação Geográfica (SIG).
Uso no Global Mapper

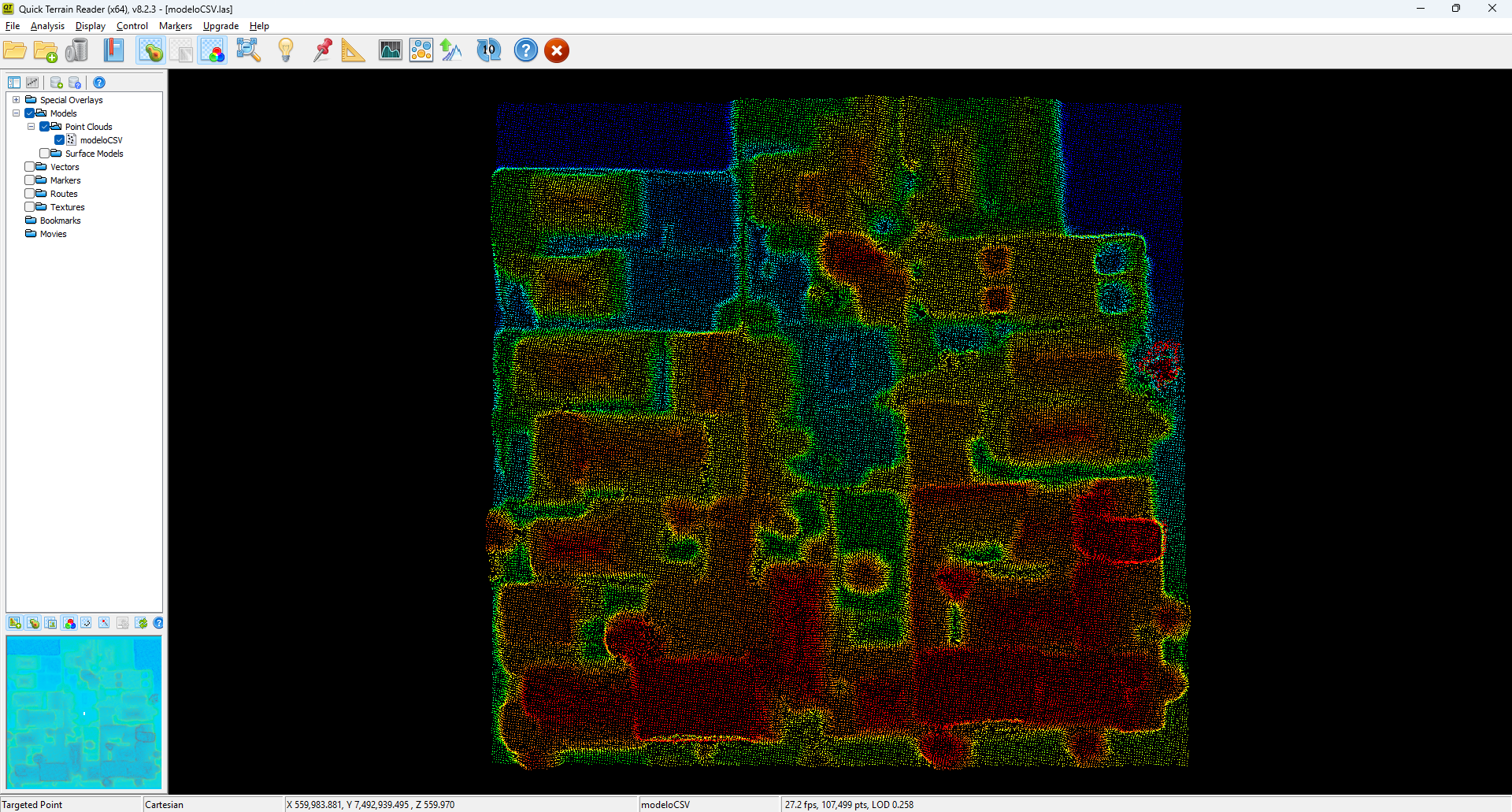

➡️Visualização da segunda aplicação do arquivo LAS feita no Quick Terrain Reader, software que permite a visualização dos dados de terreno e nuvens de pontos.
Uso no Quick Terrain Reader
SHP (ShapeFile)

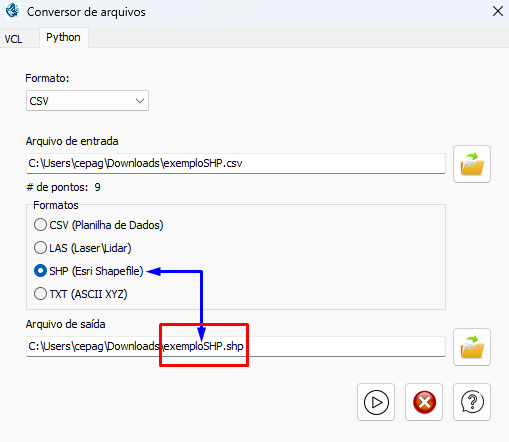

➡️Abaixo, haverá um exemplo de conversão de um arquivo CSV para SHP e também a aplicação desse arquivo LAS em alguns aplicativos. Baixe os Arquivox CSV de exemplo clicando abaixo:
➡️Insira exatamente nos formatos apresentados à seguir para os dois arquivos baixados:
Escolher o Formato SHP para Conversão
➡️Depois de selecionado o arquivo de entrada, clique no ícone apontado na seta azul para iniciar a conversão.
IMPORTANTE: nesse momento, é necessário aguardar até que a rotina em Python seja executada. É provável que a aplicação fique sem responder por algum tempo.
Botão para executar a Conversão
IMPORTANTE: Em caso de seleção do arquivo de entrada for SHP, é necessário que os arquivos em formatação .shp, .dbx, e .shx estejam na mesma pasta do arquivo para que a conversão seja efetivada corretamente.
Aviso ao Selecionar Arquivo de Entrada em Formato SHP
➡️Arquivo CSV convertido para SHP, o próximo passo para abertura em aplicativos é colocar os 3 arquivos originados (SHP, DBF e SHX) numa mesma pasta com o mesmo nome.
Testando o SHP em Aplicativos
➡️Para visualização da aplicação do arquivo SHP, utilize o programa QGIS, um software utilizado para criação, edição, visualização e análise de dados geoespaciais.

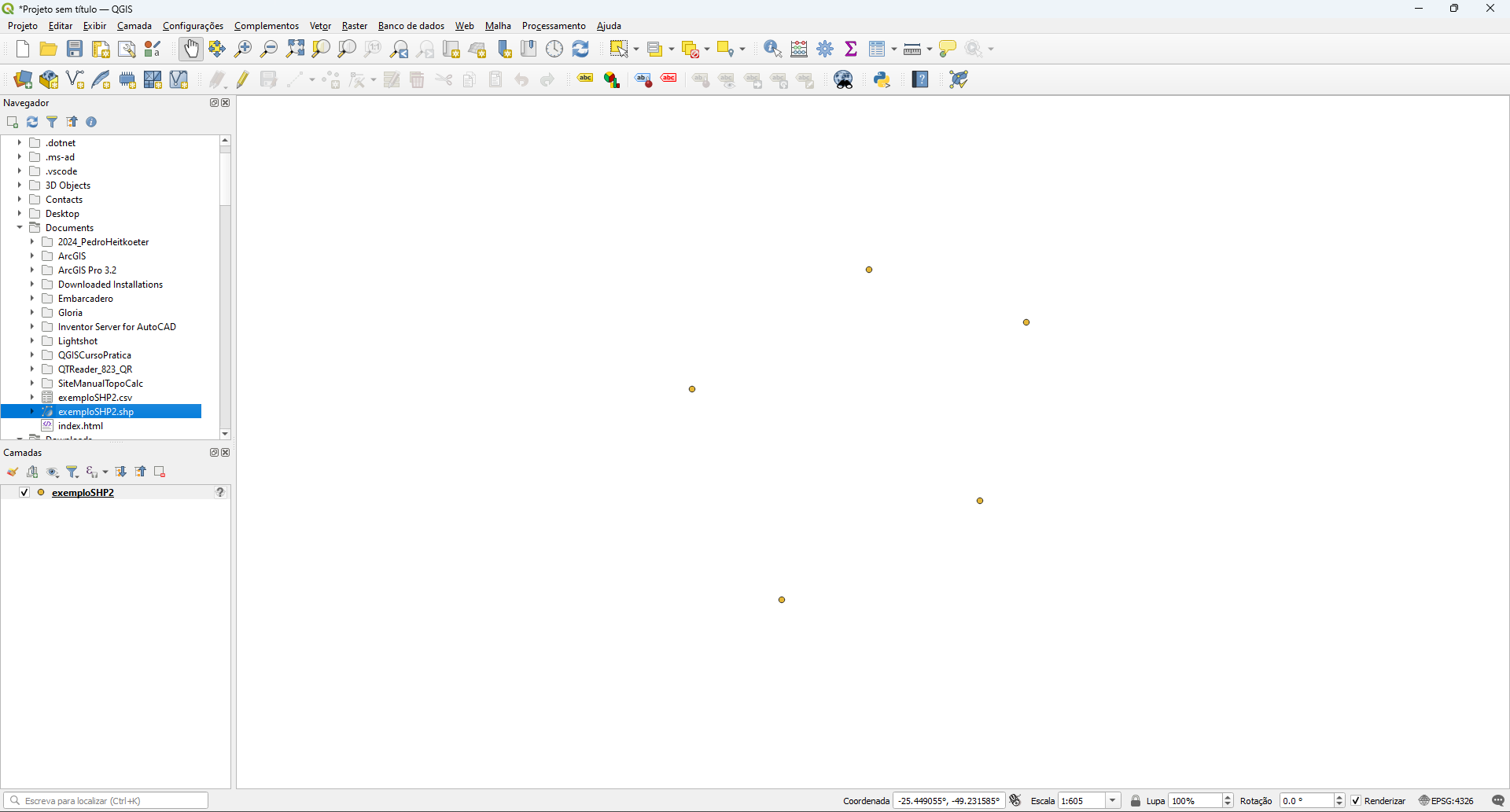

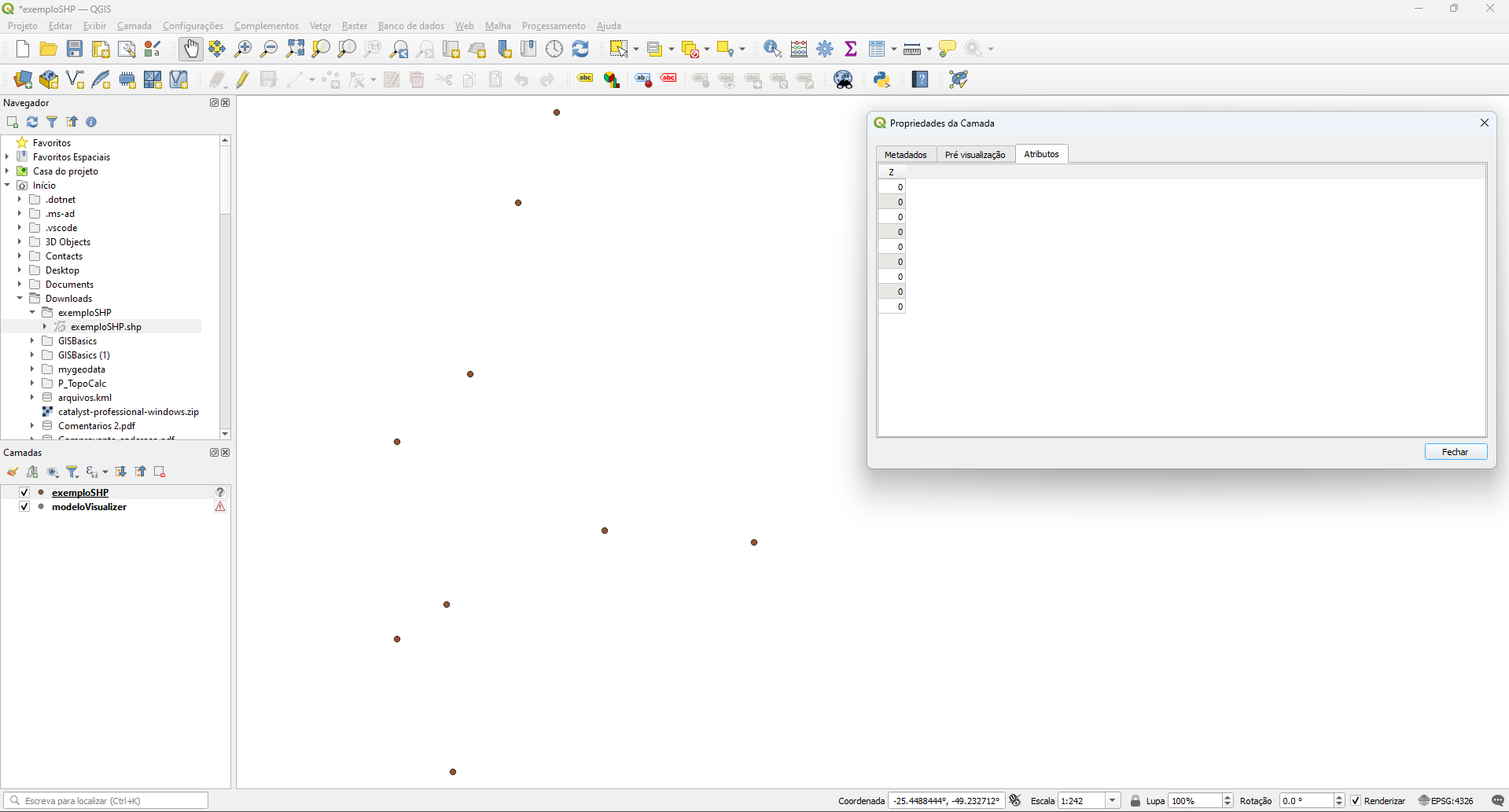

➡️Aberto no QGIS, visualize quantas coordenadas aquele Arquivo convetido possui prosseguindo os passos abaixo:

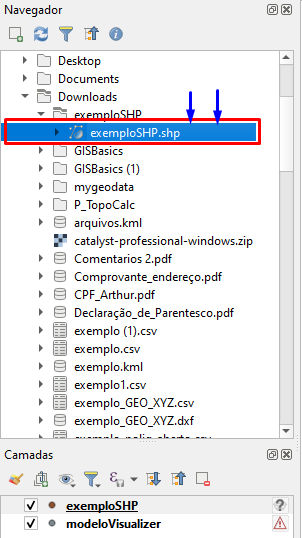

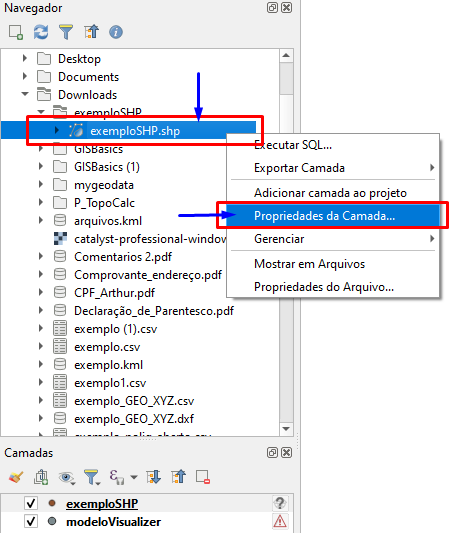

➡️Na aba de Navegador do QGIS, clique com o botão direito no arquivo SHP aberto no programa:
Clique com o Botão direito no Arquivo SHP
➡️Em seguida clique em "Propriedades da Camada":
Clique em Propriedades da Camada

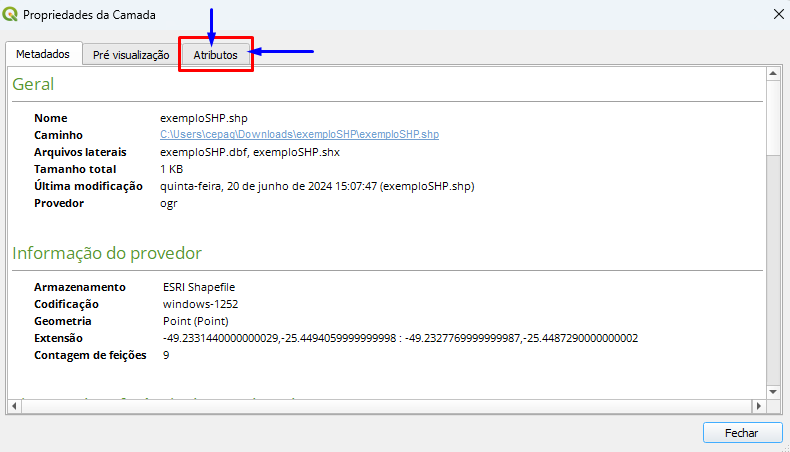

➡️Ao abrir a nova janela vá em "Atributos":
Clique em Atributos
📚Exemplo 1
➡️Exemplo de arquivo convetido para SHP que contém apenas 2 coordenadas de altimetria visto no QGIS
Aberto no QGIS
➡️Sua versão em CSV aberta no Notepad++ apresenta a 3º coordenada ou coordenada Z: zerada, ou seja, sem.
Sem Coordenada Z
➡️Sua versão em CSV aberta no Notepad++ apresenta a 3º coordenada ou coordenada Z: zerada, ou seja, sem valor de elevação.
Arquivo Convertido Sem a Coordenada Z vista no Notepad++
📚Exemplo 2
➡️Exemplo de arquivo convetido para SHP que contém 3 coordenadas de altimetria visto no QGIS:
Aberto no QGIS
➡️Exemplo de arquivo convetido para SHP que contém 3 coordenadas de altimetria visto no QGIS:
Com Coordenada Z

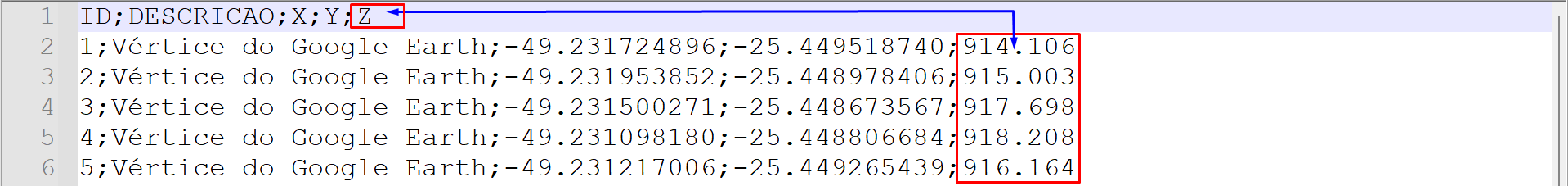

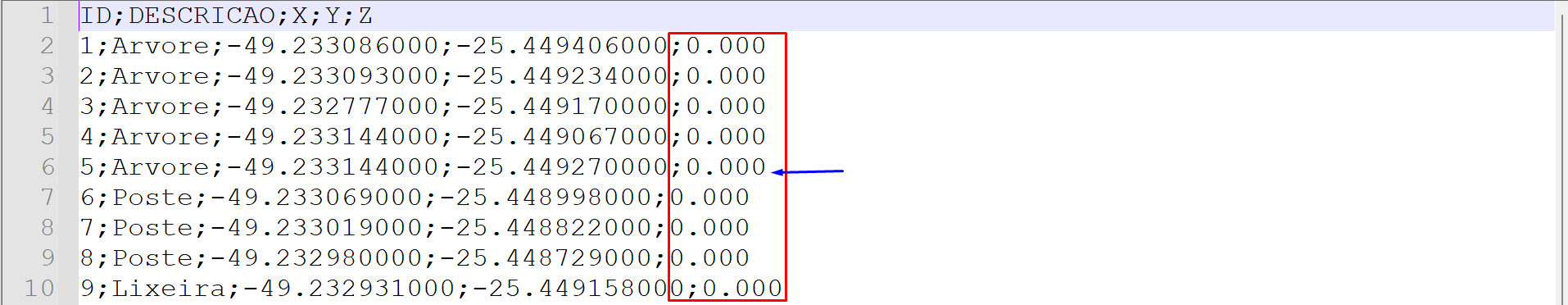

➡️Sua versão em CSV aberta no Notepad++ apresenta a 3º coordenada de altimetria ou coordenada Z: com valor de elevação.
Coordenada Z vista no Notepad++
