Uma das abas mais importantes do aplicativo é a de transformação de coordenadas, que permite ao usuário entrar com pontos que tenha um sistema referência e coordenadas e converter para outros sistemas. A ferramenta é capaz de transformar pontos UFPR Campus Map e pontos vindos de arquivos externos.

Página inicial

Para estes, há uma maneira correta para se montar o arquivo, já que o TopoCalc reconhece eles de maneira específica. São aceitos pelo aplicativo os formatos:

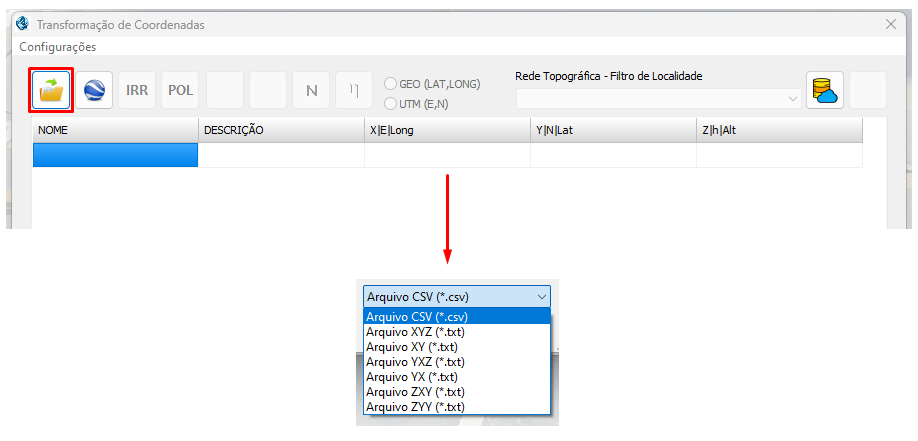

Tipos de Arquivos Aceitos

Arquivos .csv

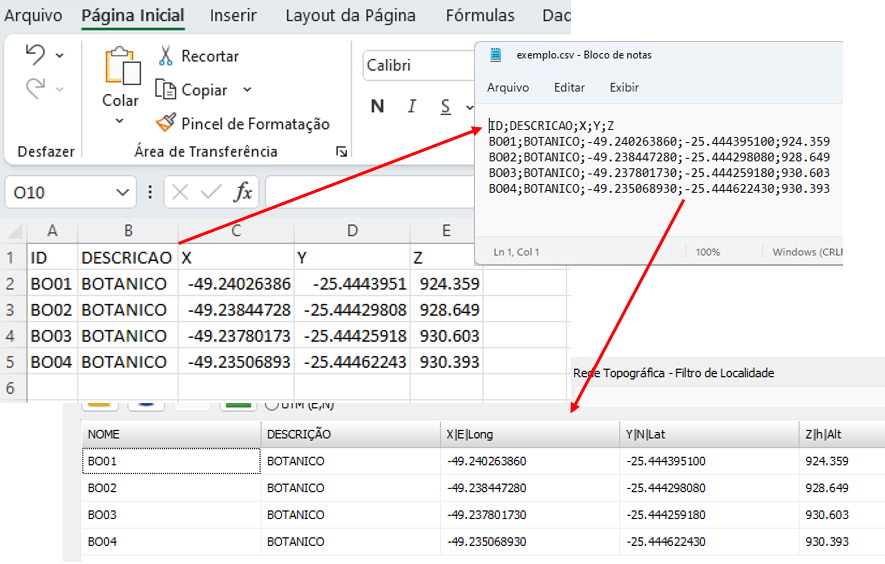

Arquivos .csv são lidos da seguinte maneira: ID; DESCRIÇÃO; X; Y; Z onde cada dado deve estar ocupando suas respectivas células como no exemplo (arquivo .csv aberto como bloco de notas):

Arquivo .csv

Arquivo .txt

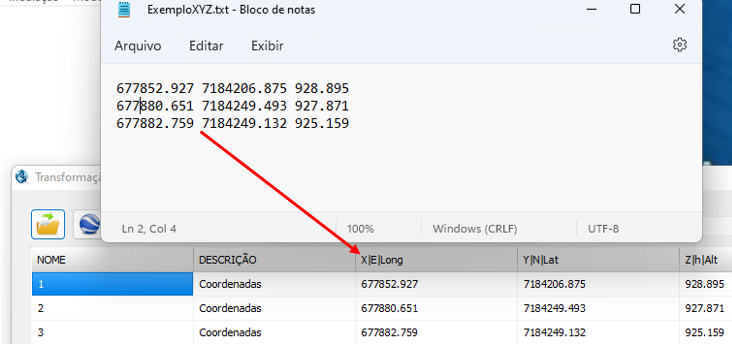

Para arquivos .txt, devemos apenas separar os números por espaço, seguindo a ordem do tipo de arquivo, sem a necessidade de ID ou DESCRIÇÃO:

Neste caso, no formato X; Y; Z:

Arquivo XYZ.txt

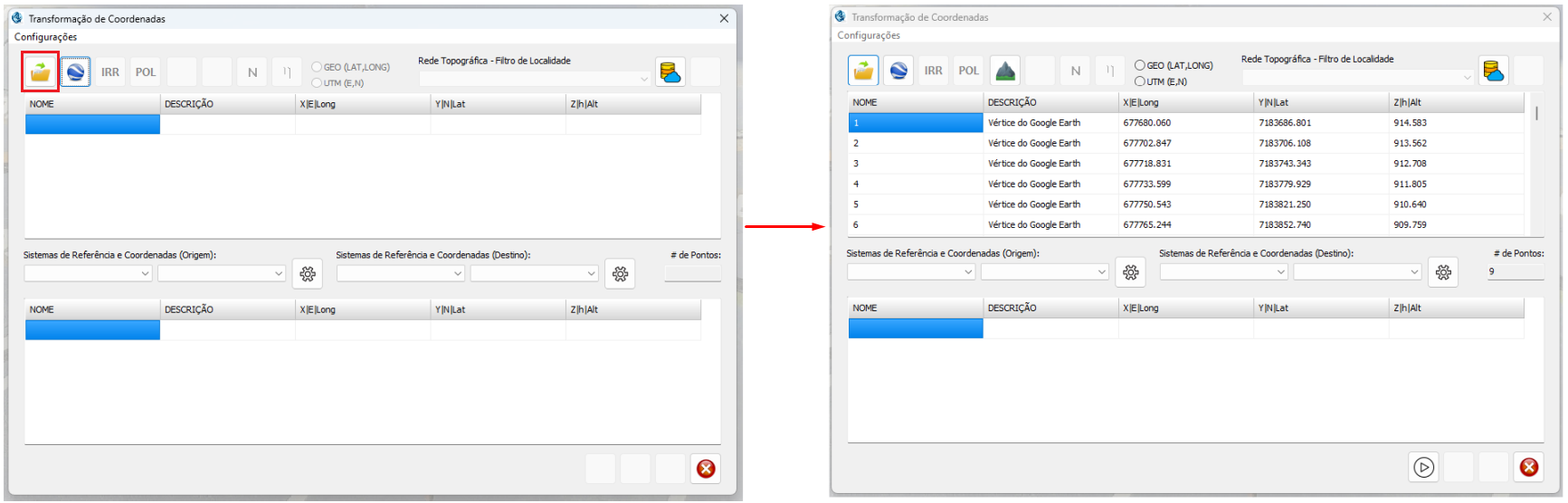

Utilizando os arquivos

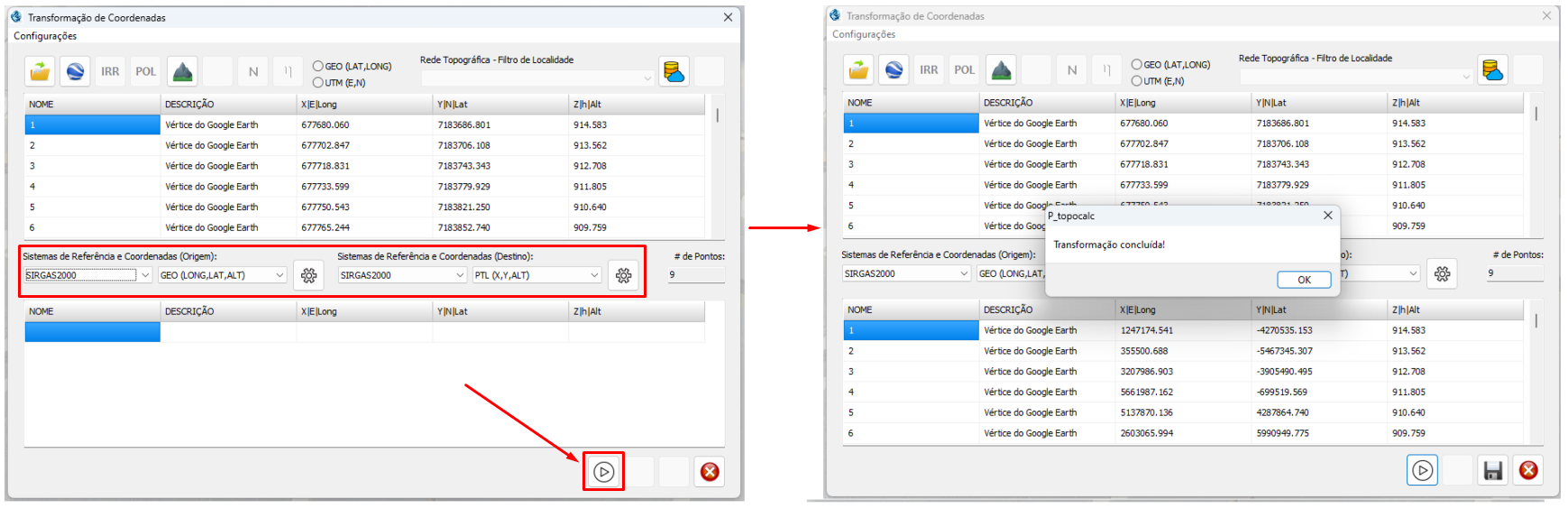

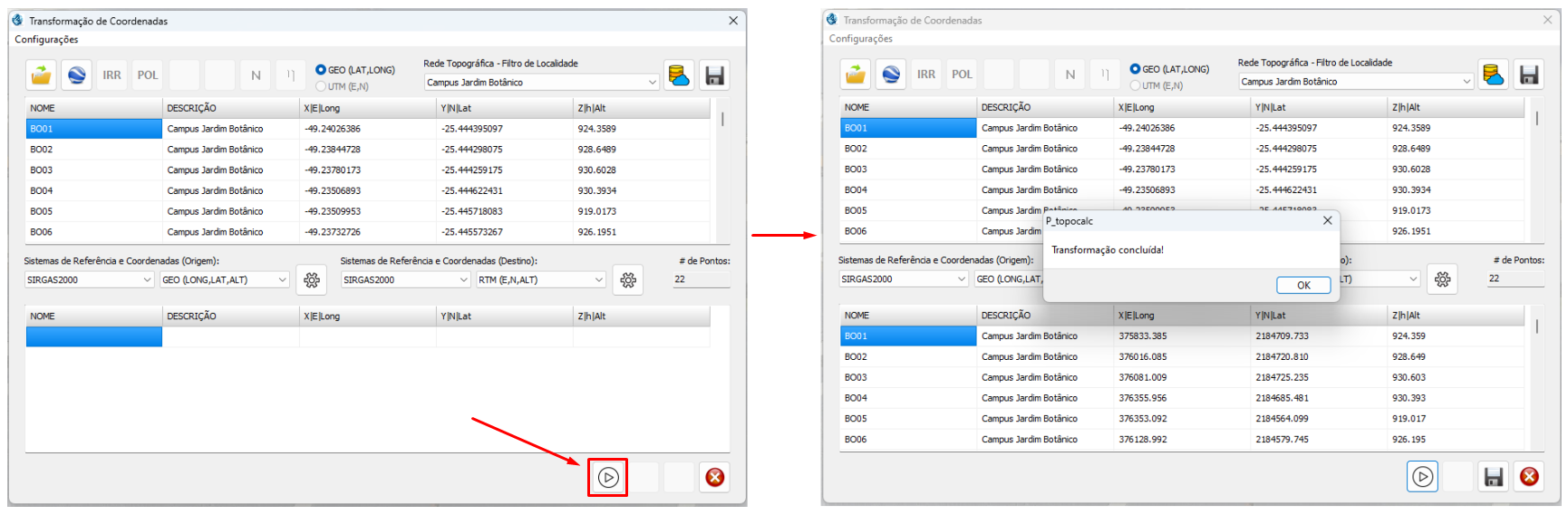

Após importar o arquivo, selecione o sistema de referênica e coordenadas de destino e dê um 'Play'

Transformação das coordenadas

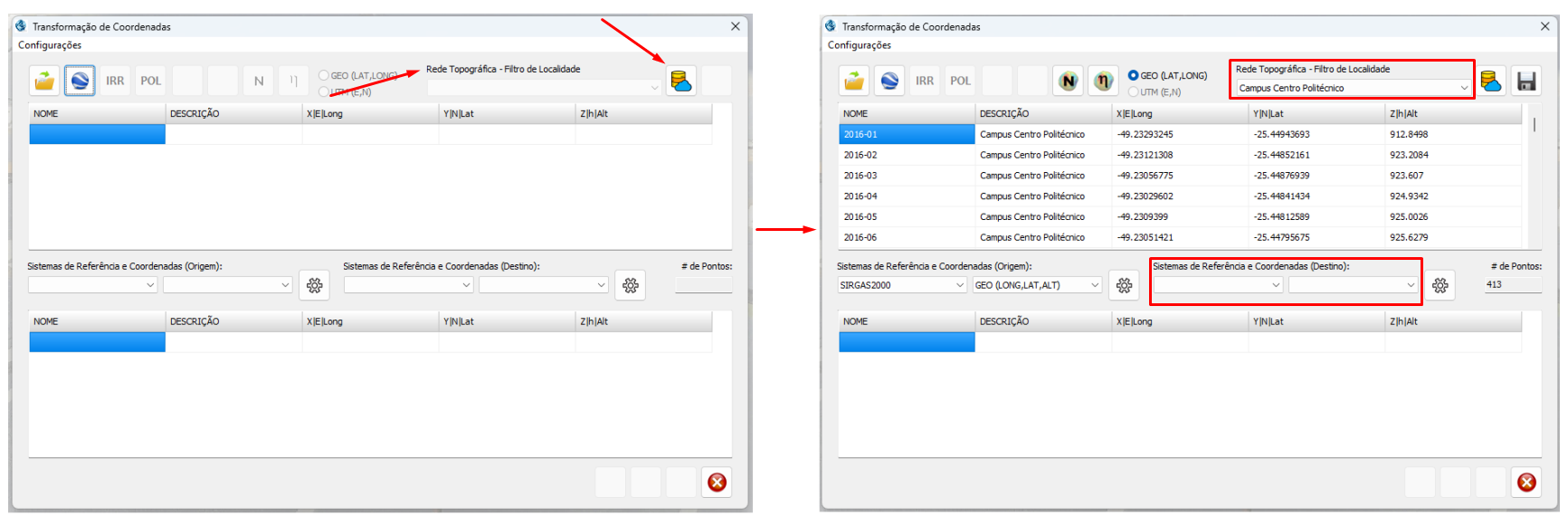

Para transformar coordenadas da própria rede topográfica UFPR, selecione o botão 'Importar coordenadas da Rede topográfica'. Após isso, deve ser selecionado um filtro de localidade, caso necessário, e escolhido os sistemas de referência de destino das coordenadas. Dessa forma, estaremos importando e transformando TODOS os pontos da rede topográfica do filtro aplicado

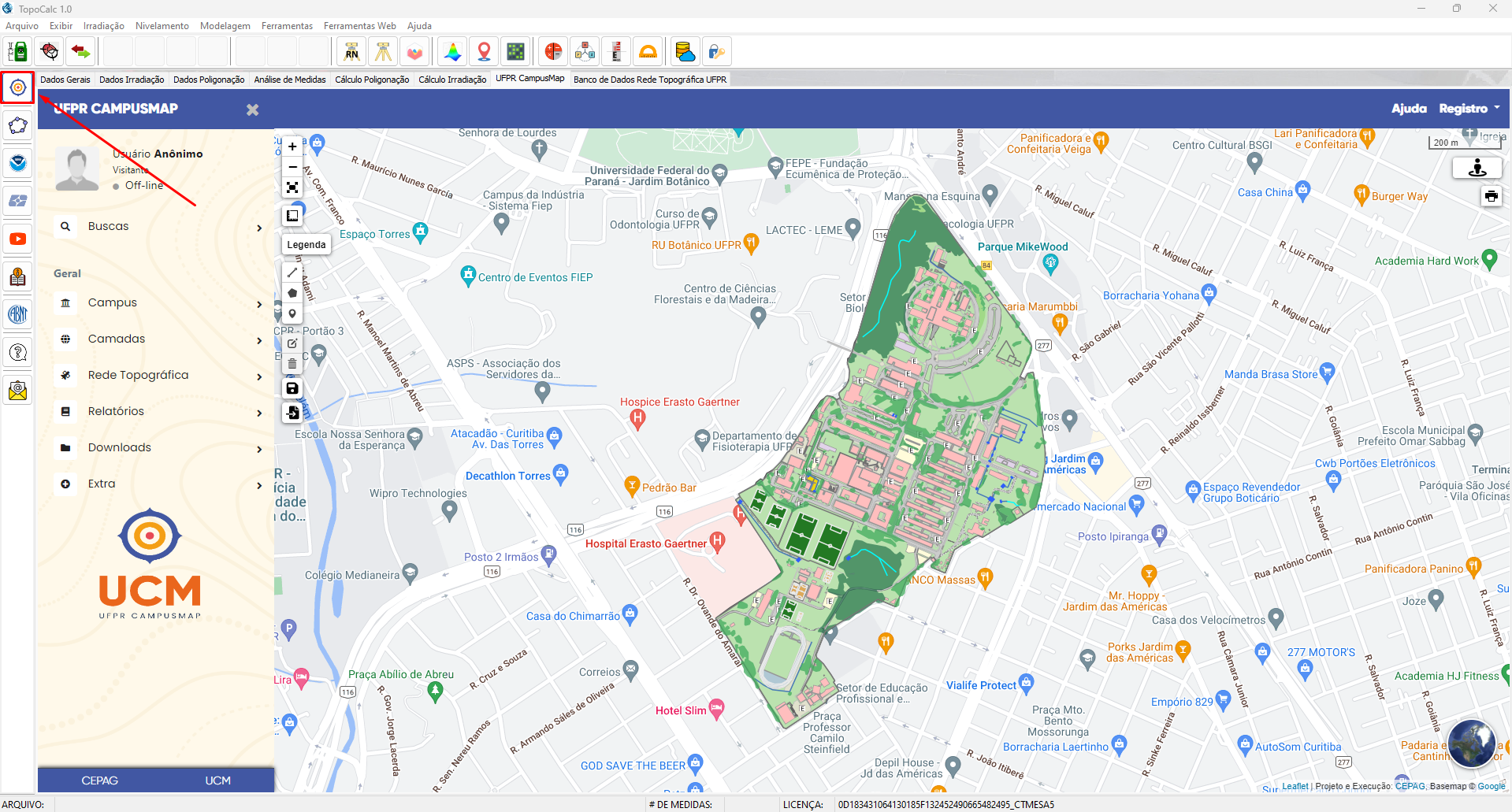

Também podemos usar pontos escolhidos por nós na rede, para isso acesse o CampusMap e através do botão, insira pontos no mapa e salve o desenho:

CampusMap

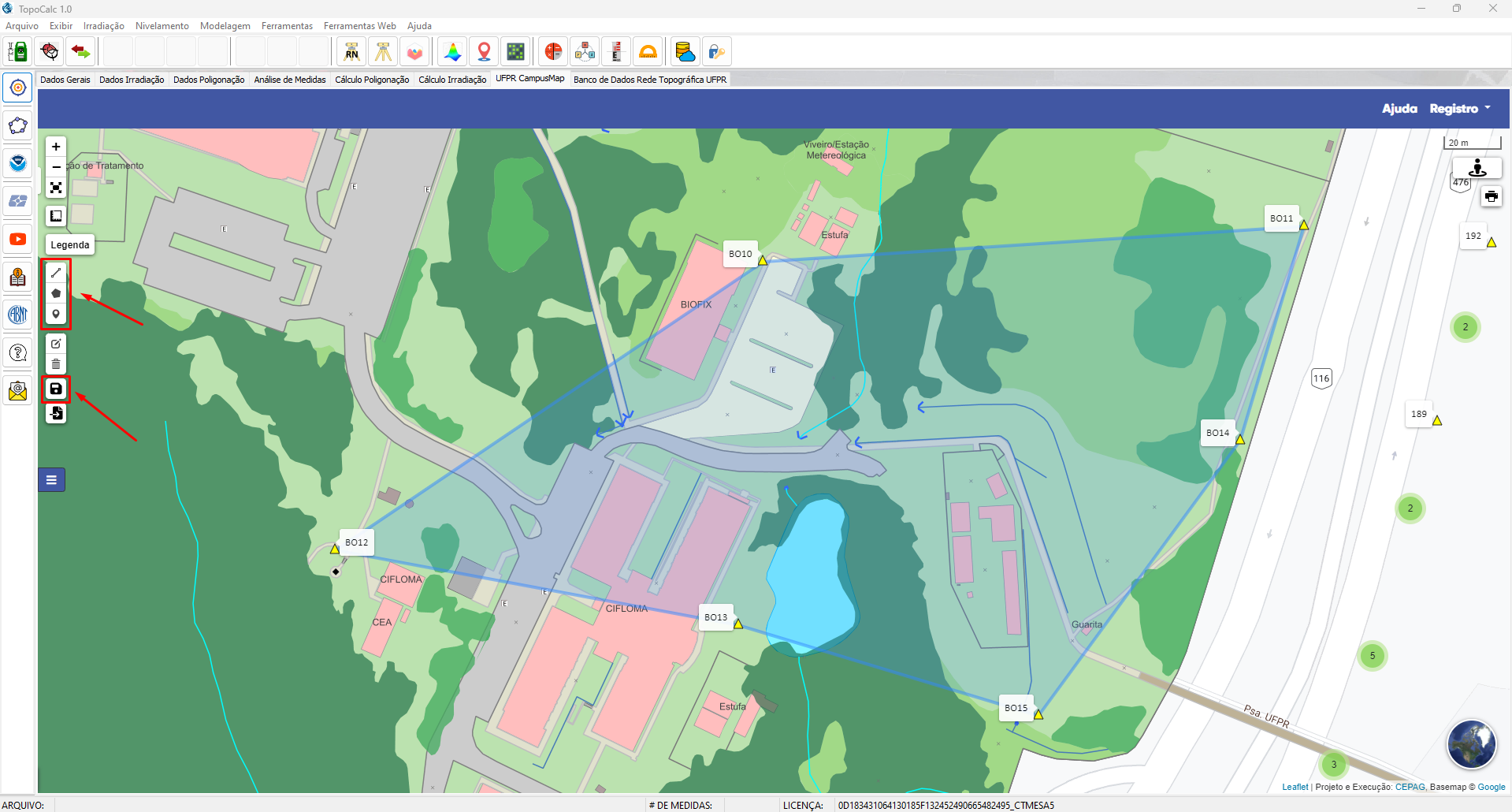

Selecionando Pontos da Rede Topográfica

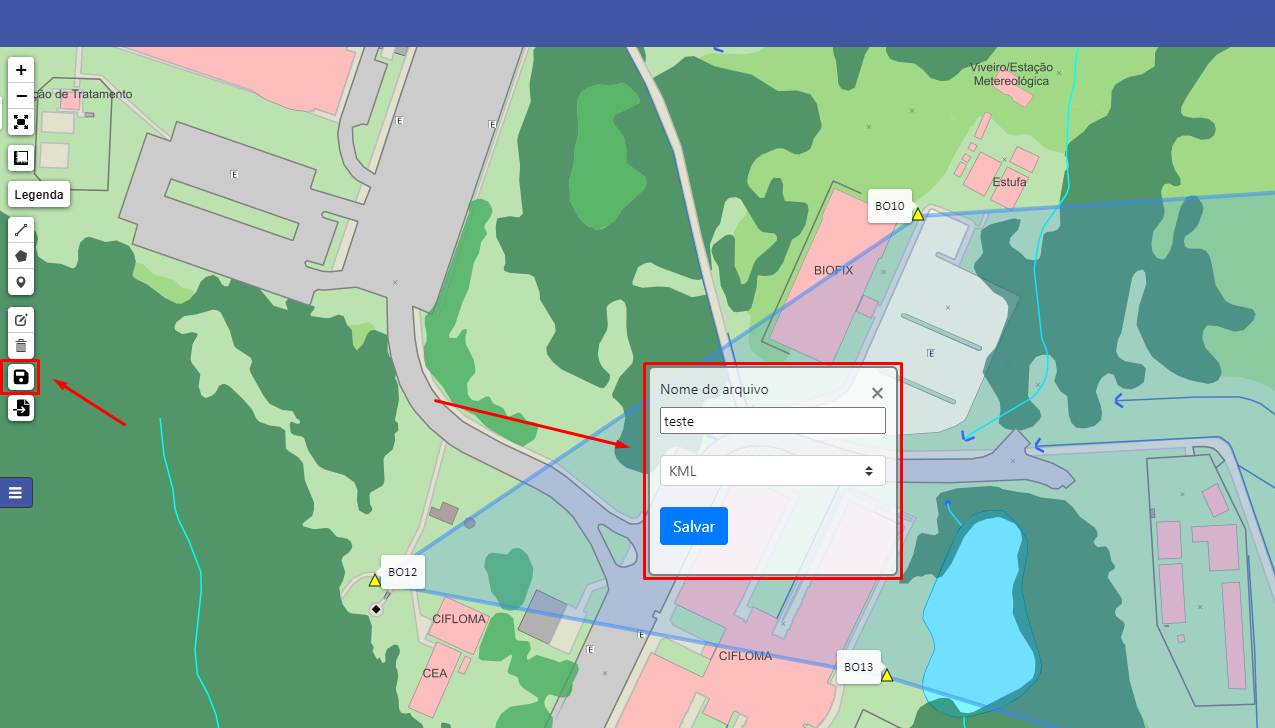

Para salvar os pontos selecionados basta apertar no botão marcado, escrever o nome e formato do arquivo:

Salvando os Pontos Selecionados

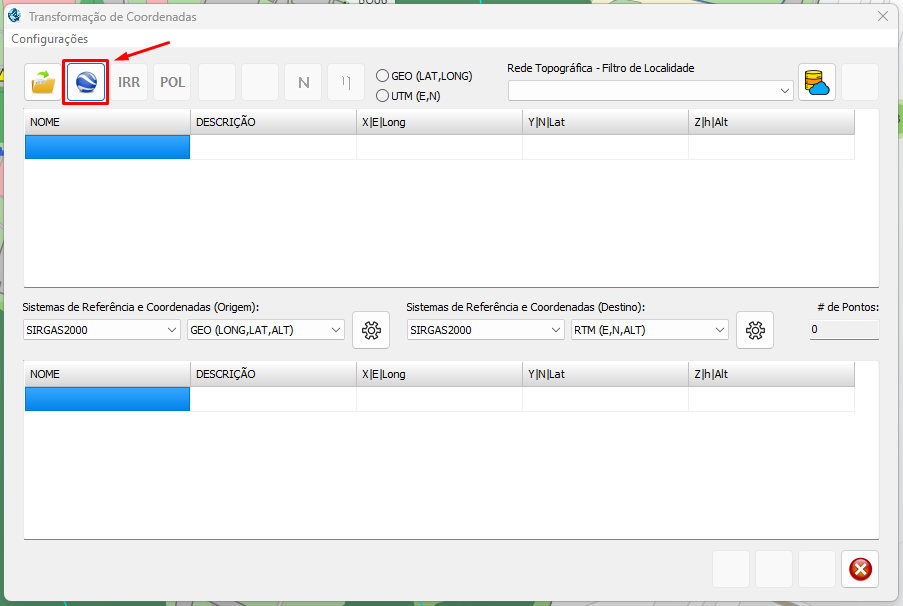

Para carregar o KML que geramos basta apertar no botão marcado e selecionar o arquivo:

Carregando Arquivos

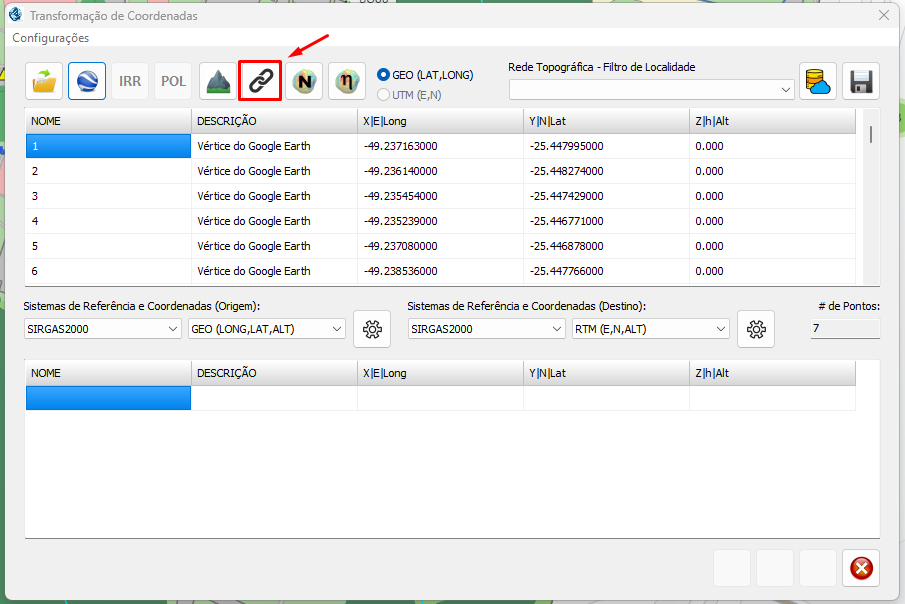

Com o arquivo carregado é possível linkar os pontos marcados com os pontos da rede topográfica com o seguinte botão:

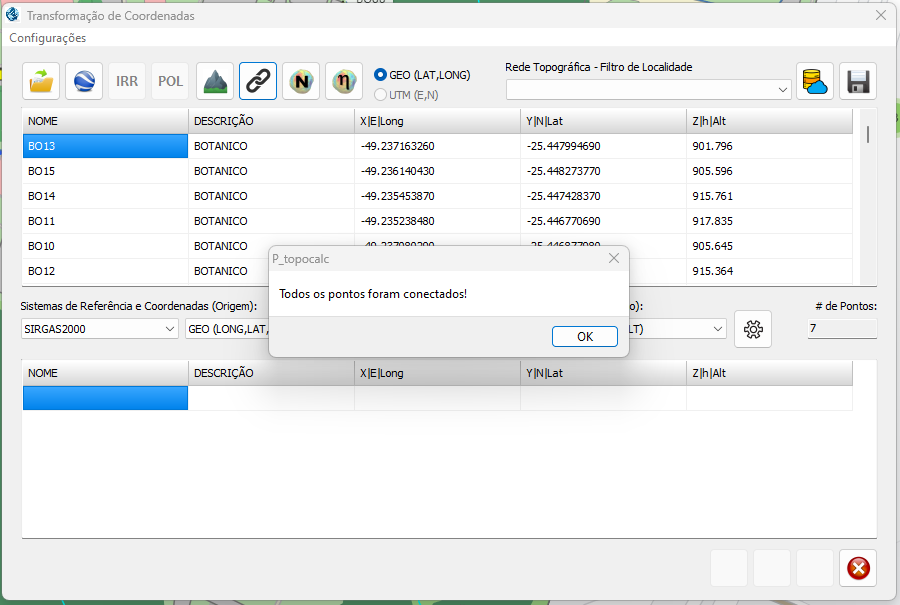

Linkar Pontos

Pontos Linkados
