Manual TopoCalc

Planta Topográfica - Geração Automática de Planta Topográfica.

O Planta Topográfica é uma ferramenta que realiza a geração automática de uma planta topográfica.

Como utilizar:

Página inicial

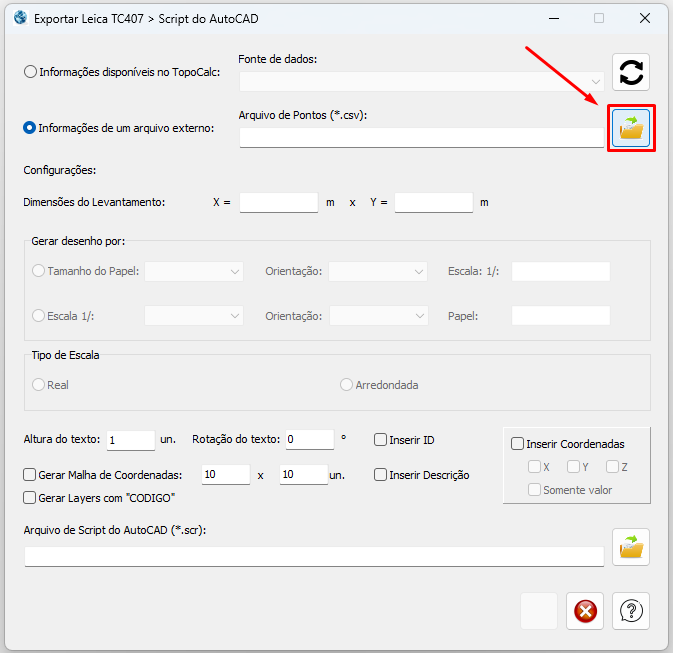

Importando dados:

Para importar dados a partir de um arquivo, escolha a opção "Informações de um arquivo externo" e pressione no botão: para escolher o arquivo.

Menu de importação

Arquivo de entrada:

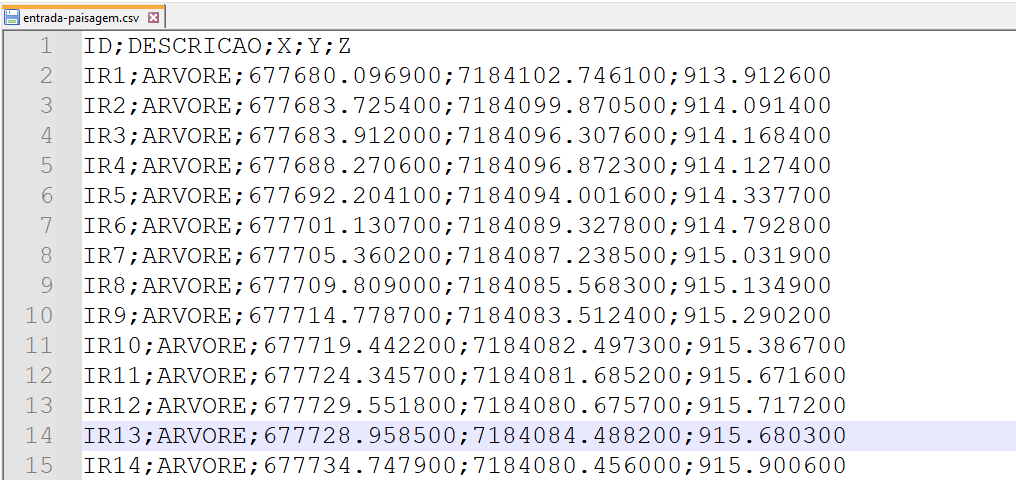

O arquivo de entrada deve conter os seguintes campos separados por ponto e virgula:

Download do Modelo/Exemplo

Arquivo de entrada

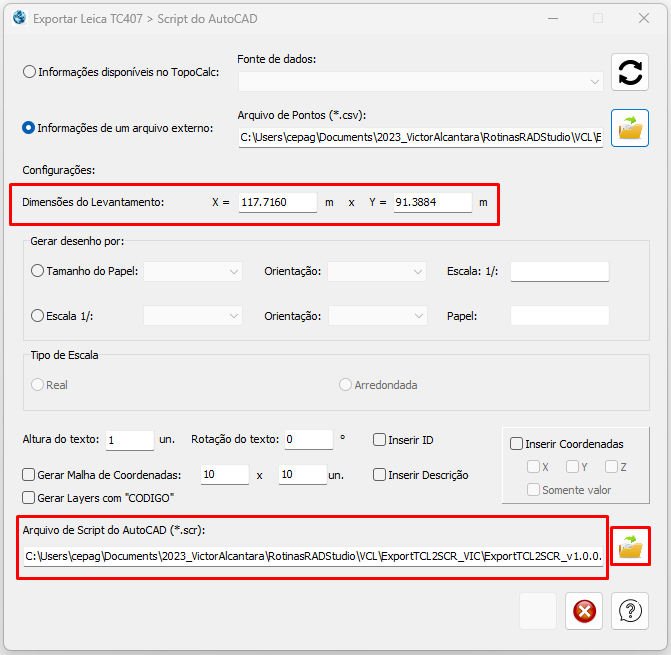

O Planta Topográfica irá mostrar as dimensões do levantamento e cria automaticamente o caminho para o arquivo que vai ser salvo, ele estará na mesma pasta e com mesmo nome do arquivo de entrada, aperte em: caso deseje alterá-lo.

Aplicativo com dados de entrada

Escala e Tamanho do Papel

Existem duas alternativas: pode-se escolher o tamanho do papel para que posteriormente a escala seja calculada; ou primeiramente se seleciona a escala para calcular o tamanho do papel apropriado. Basta selecionar qual opção é desejada.

Opções selecionadas

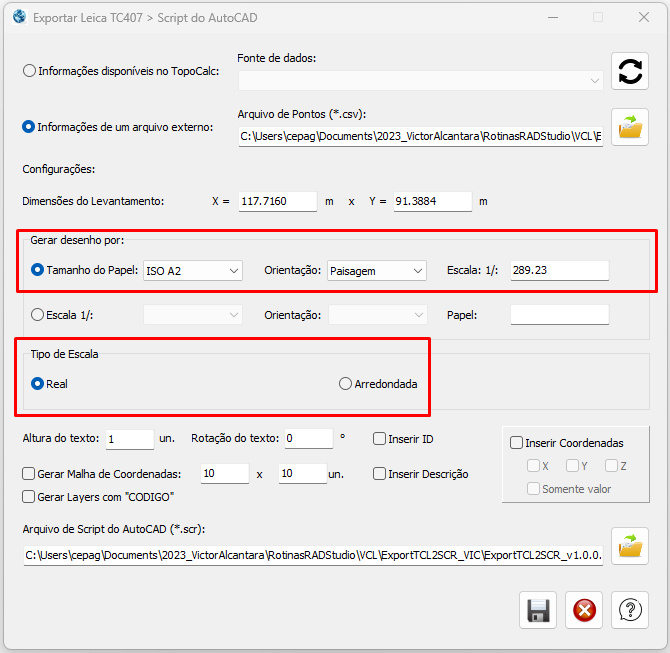

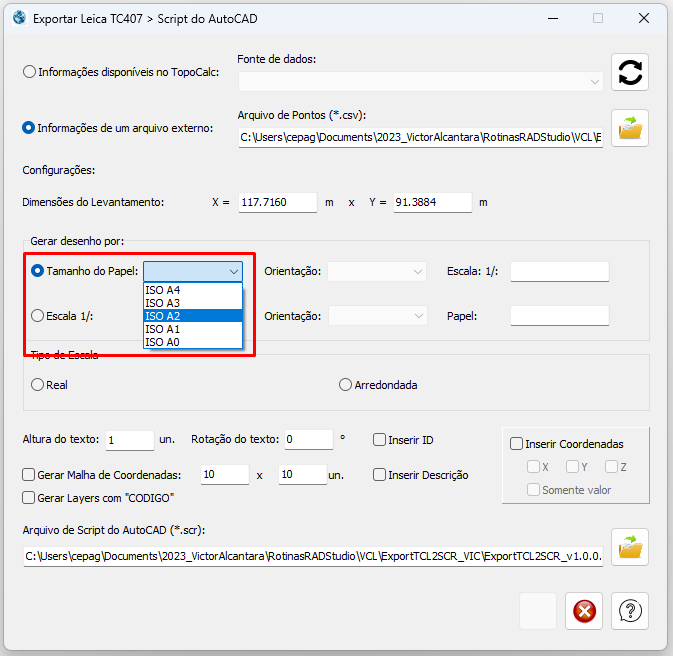

Selecionando o Papel:

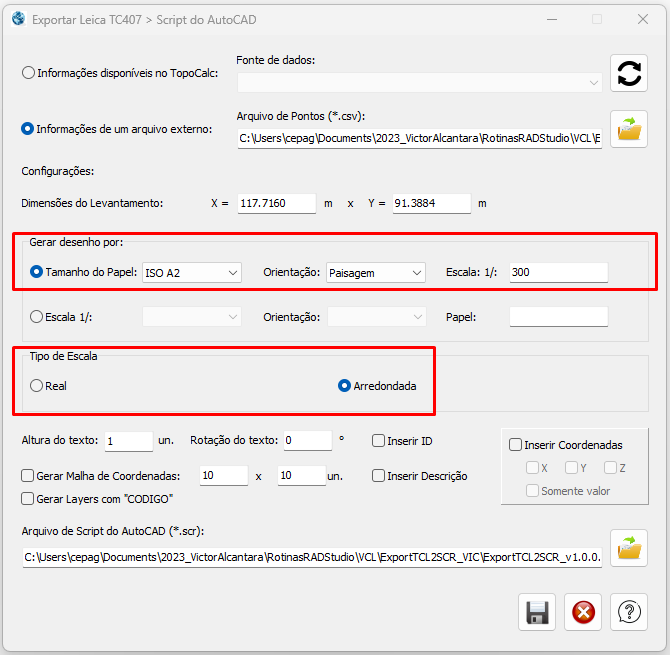

Ao selecionar o tamanho do papel, o aplicativo sugere uma orientação que pode ser alterada e também realiza o cálculo da escala real. É possível também a utilização de uma escala arredondada: basta selecionar a opção "Arredondada".

Tamanho do Papel

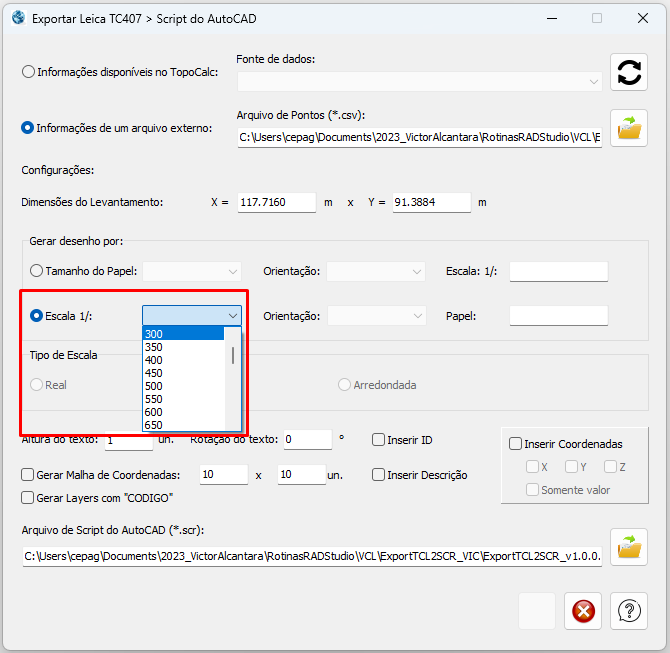

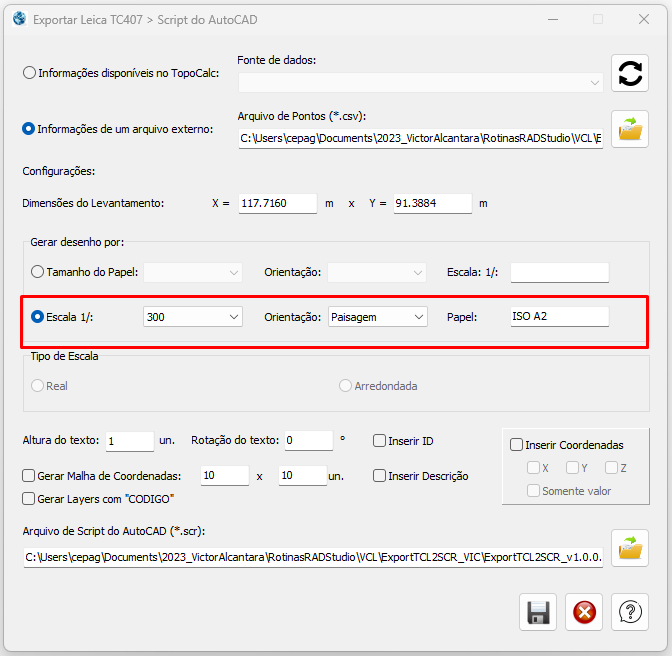

Selecionando a Escala:

Ao selecionar a escala, o aplicativo sugere uma orientação do papel que pode ser alterada, além de realizar o cálculo do tamanho do papel apropriado para a escala selecionada.

Escala

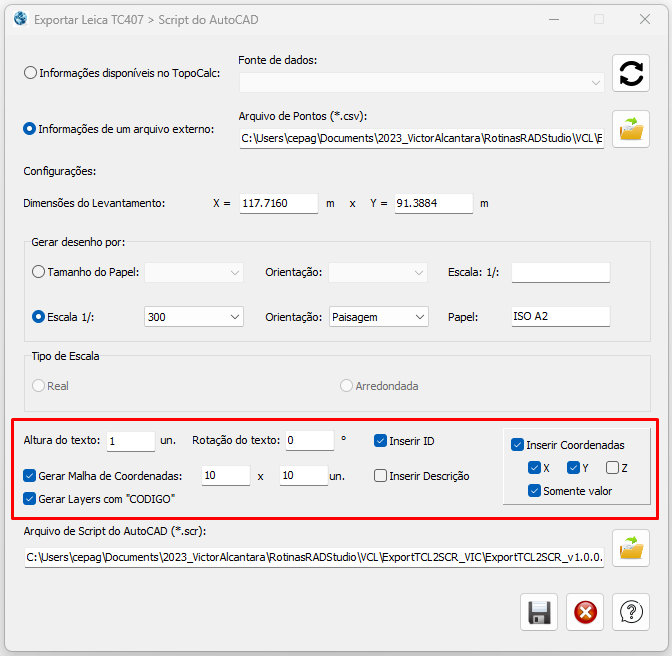

Configurações Adicionais

Antes de salvar o seu arquivo, é importante escolher o que deseja incluir nele. Como a Malha de Coordenadas ou ID do Ponto.

Configurações

Salvando o Arquivo

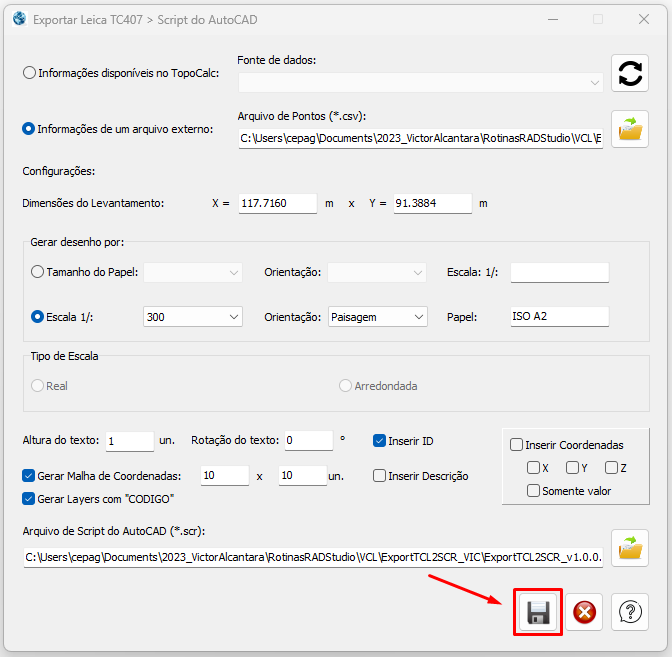

Para salvar basta apertar no botão: .

Salvar Arquivo

Utilizando o Arquivo Gerado

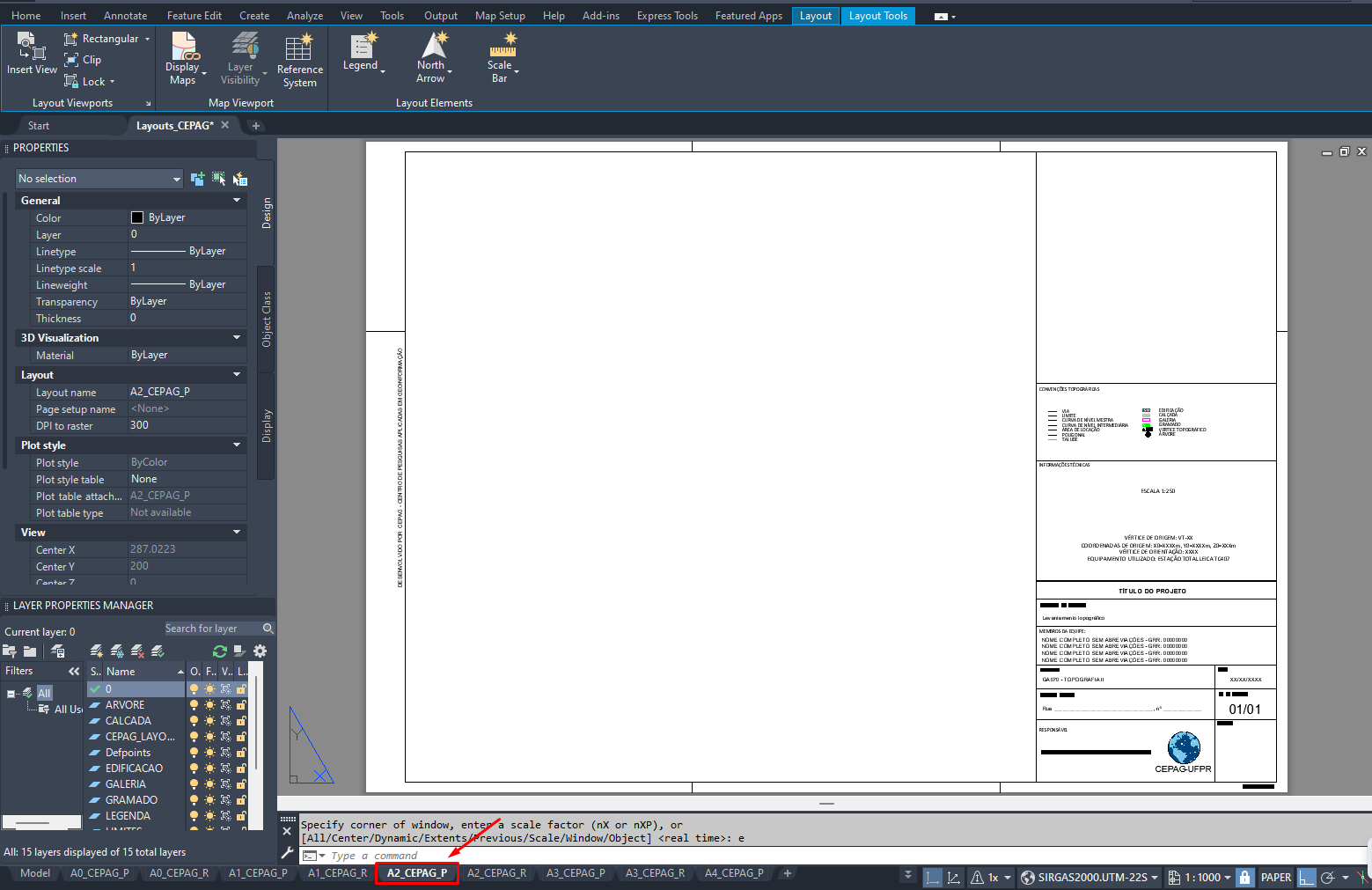

Para utilizar o script gerado pelo Planta Topográfica basta abrir o arquivo de layouts do CEPAG pelo AutoCAD e selecionar o papel desejado.

Selecionando Papel A2 Paisagem

Selecionando a Viewport

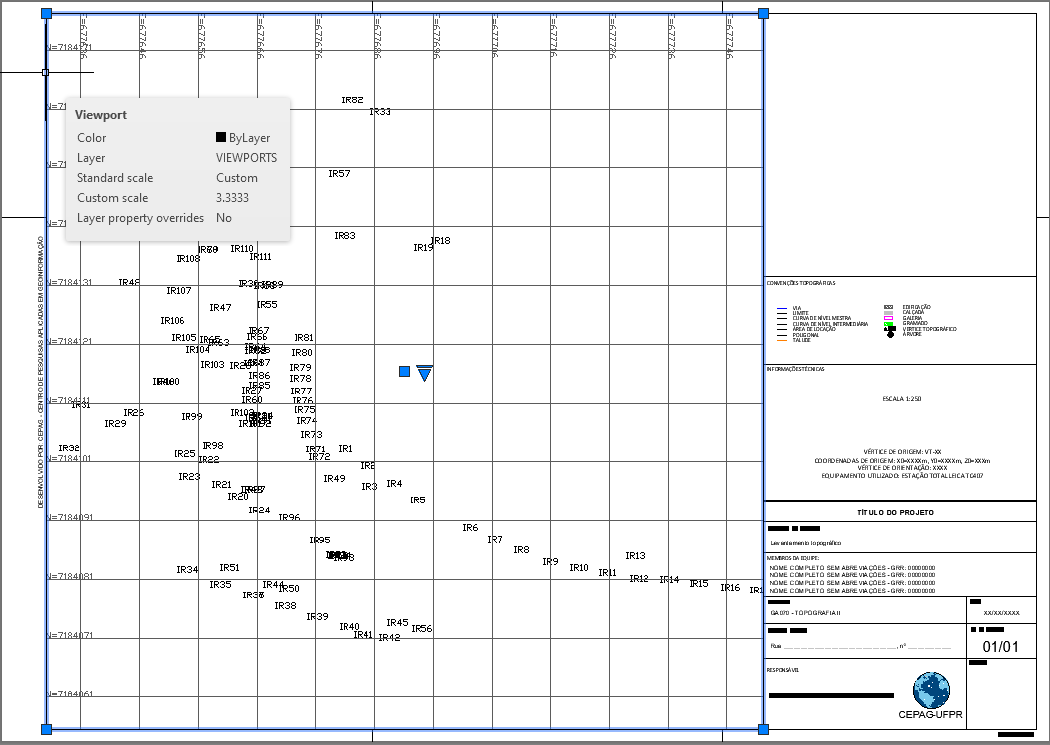

Para que se habilite a utilização do script, primeiramente, é necessário selecionar a viewport. Basta clicar duas vezes que ela será selecionada e sua borda ficará escura.

Viewport Selecionada

Comandos

Com a viewport selecionada, é possível digitar os comandos para rodar o seu script. Primeiro, deve-se usar o comando "scr" e selecionar o arquivo de script.

Rodando o Arquivo .scr

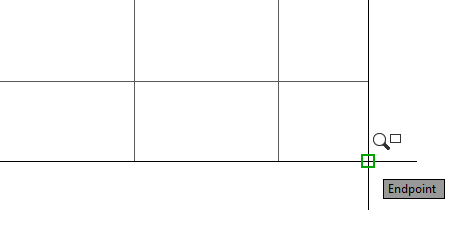

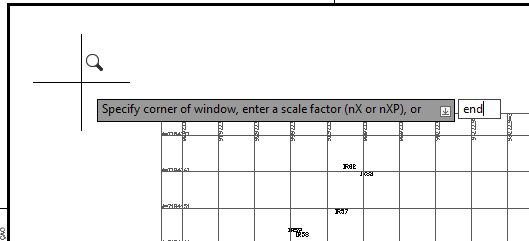

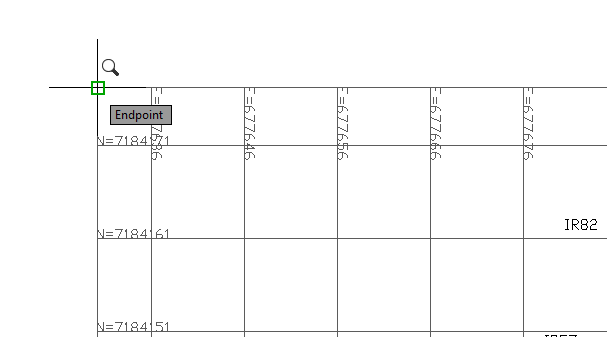

Agora só é preciso encaixar a malha na viewport. Para isso, basta usar o comando "z", seguido do comando "end" e selecionar a ponta esquerda superior da malha. Depois, deve-se usar o comando "end" novamente e selecionar o canto inferior direito da malha.
