Nesta aba é possível calcular o erro de leitura, assim como a distância horizontal (Dh); vertical (Dv) e inclinada (Di), a partir de dados retirados com o teodolito e régua estadimétrica.

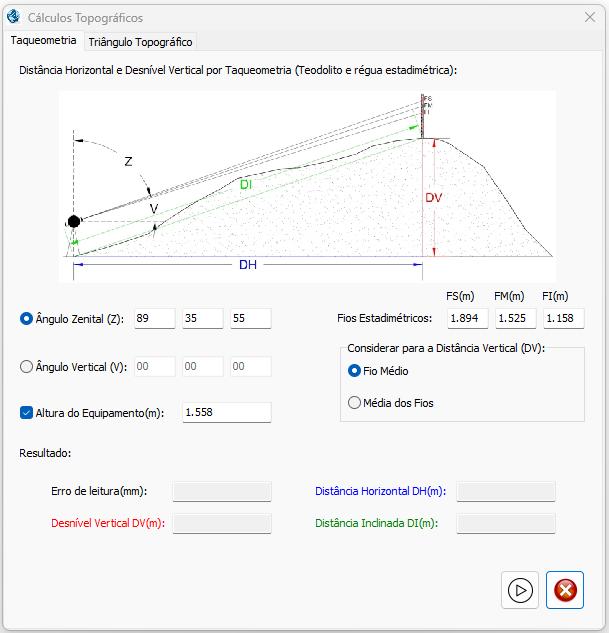

Com a página aberta, selecione se o ângulo trabalhado é o ângulo zenital (z) ou vertical (v), no formato GMS (Grau-Minuto-Segundo) e indique as leituras do fio superior (FS), Fio Médio (FM) e Fio Inferior (FI), assim como a altura do equipamento (hi). No caso da distância vertical, usa-se o FM ou a média do FS e FI para a realização do cálculo. Todas as medidas devem estar em metros (m).

Taqueometria

Equação Erro (m)

Equação Distância horizontal (m)

Equação Média dos fios

Equação Distânica vertical (m) - Sendo hp a altura do prisma.

Equação Distância inclinada (m)

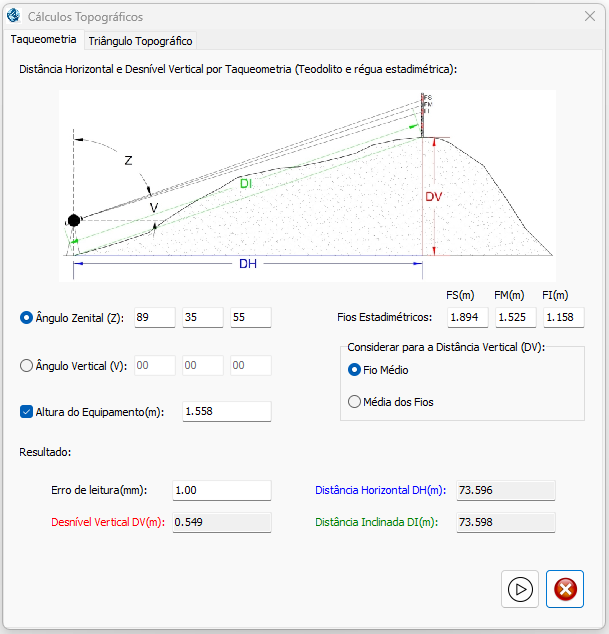

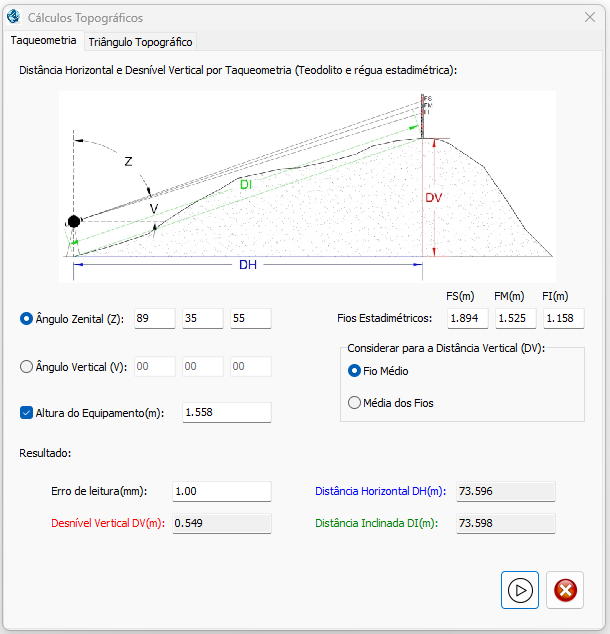

Cálculos taqueometria

A aba “Triângulo Topográfico” é útil para verificação de dados retirados em campo dentro da rede topográfica UFPR. A partir da determinação de 3 pontos da rede, pode-se obter ângulos horizontais (em GMS); distâncias horizontais e desníveis entre pontos, todos em metros.

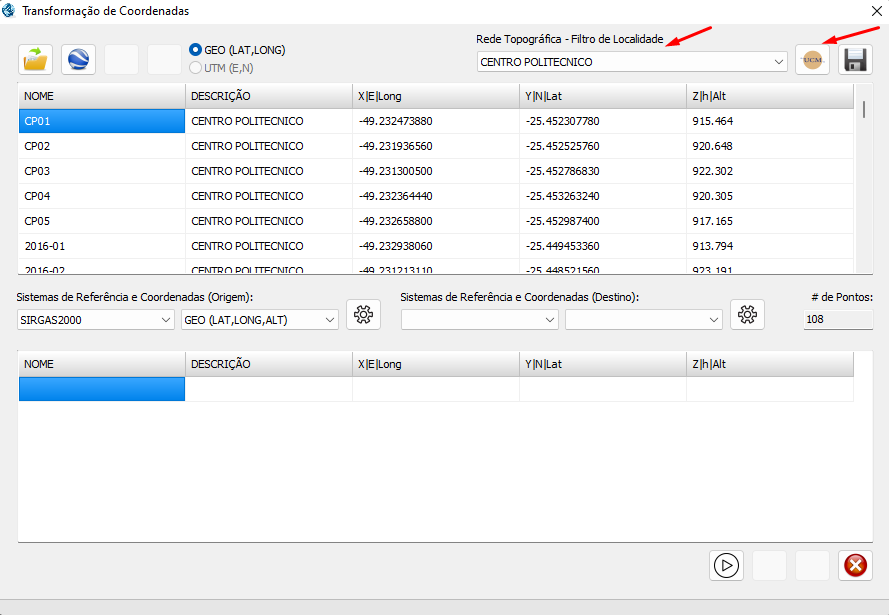

Para isso, entre na aba 'Ferramenta -> Transformação de coordenadas', selecione os dados da rede topográfica UFPR e e filtre para o campus desejado.

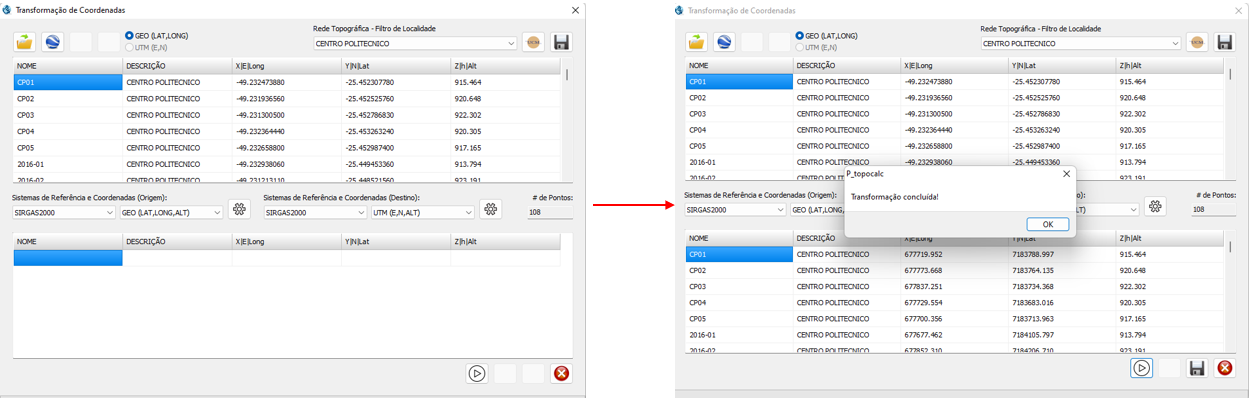

Transformação de coordenadas

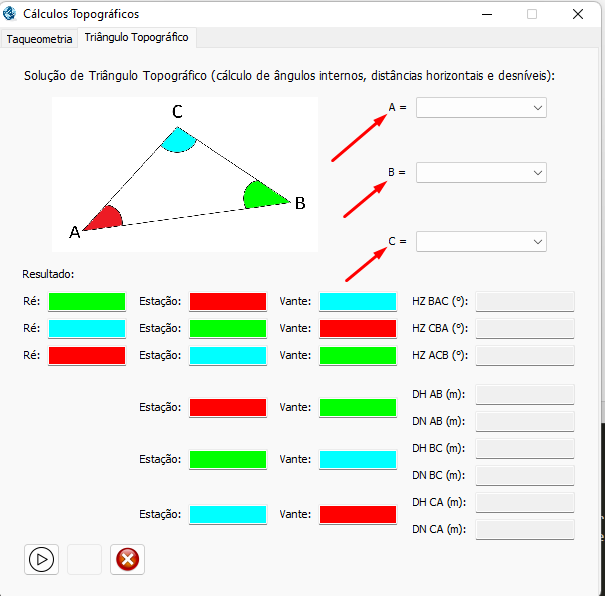

Após realizado o procedimento acima, abra a aba 'Triângulo Topográfico' e selecione os três pontos ocupados como vértice:

Escolha dos vértices ocupados

Dados calculados

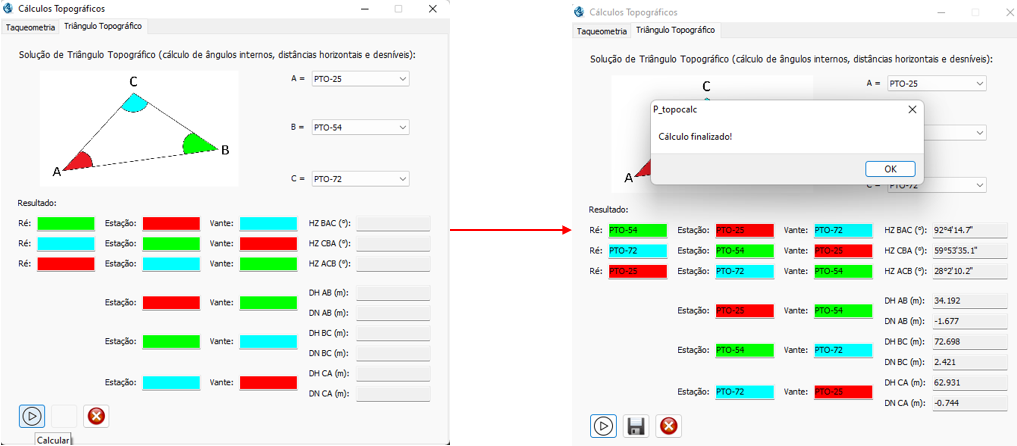

O aplicativo calcula automaticamente os ângulos horizontais dos três vértices e também calcula suas distâncias horizontais com desníveis de ponto para ponto.
